Introdução

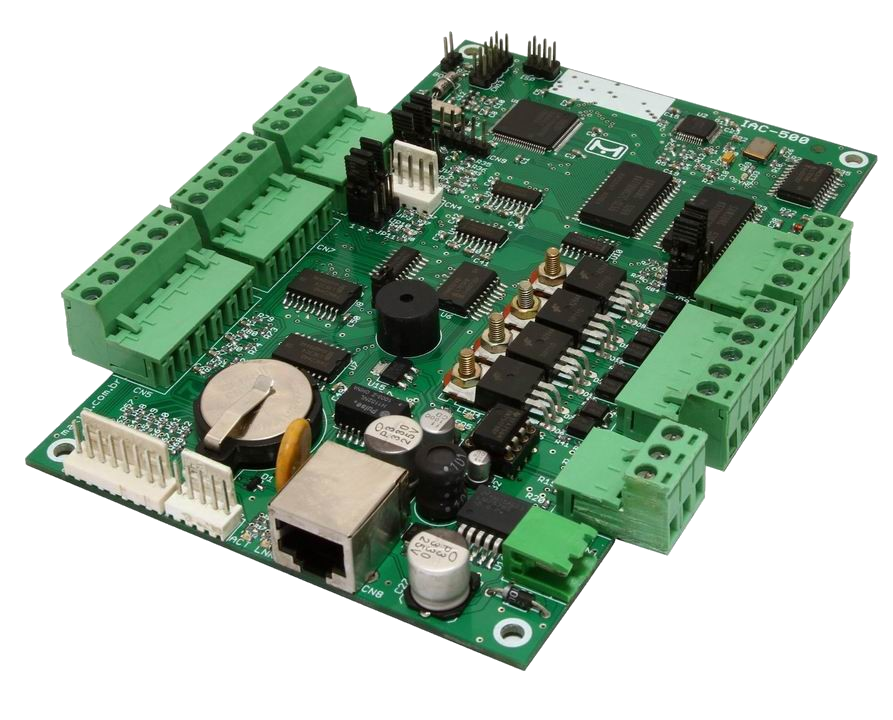

A controladora IAC-500 foi desenvolvida sob uma plataforma moderna e robusta, adotada inclusive na produção de celulares e tablet, o ARM. Este produto é uma compacta placa eletrônica microprocessada para uso no controle de pessoas e veículos, através de leitores de proximidade, barras, biometria, tag´s, QRCode etc. Seja para controle em tempo real ou em modo “off-line”. É o resultado de muitos anos de experiência acumulada por engenheiros e técnicos especialistas que atuam no segmento de controle de acesso e segurança, um produto totalmente desenvolvido e fabricado em território nacional, o que garante suporte técnico eficiente e de fácil acesso para um produto desenvolvido de acordo com as necessidades do mercado brasileiro.

Nas seções a seguir a IAC-500 será apresentada em sua totalidade em identificação de conectores.

Por padrão a controladora IAC-500 é configurada com o endereço de IP 192.168.0.200, sua configuração deverá ser realizada através do IP_Maxtool.

Caso haja dúvidas ou questões a respeito da operação e funcionamento deste produto, envie um e-mail para o endereço eletrônico suporte@maxtel.com.br com detalhes da informação que deseja receber. A equipe técnica da Maxtel reunirá todos os esforços para atender à sua solicitação no menor prazo possível.

---

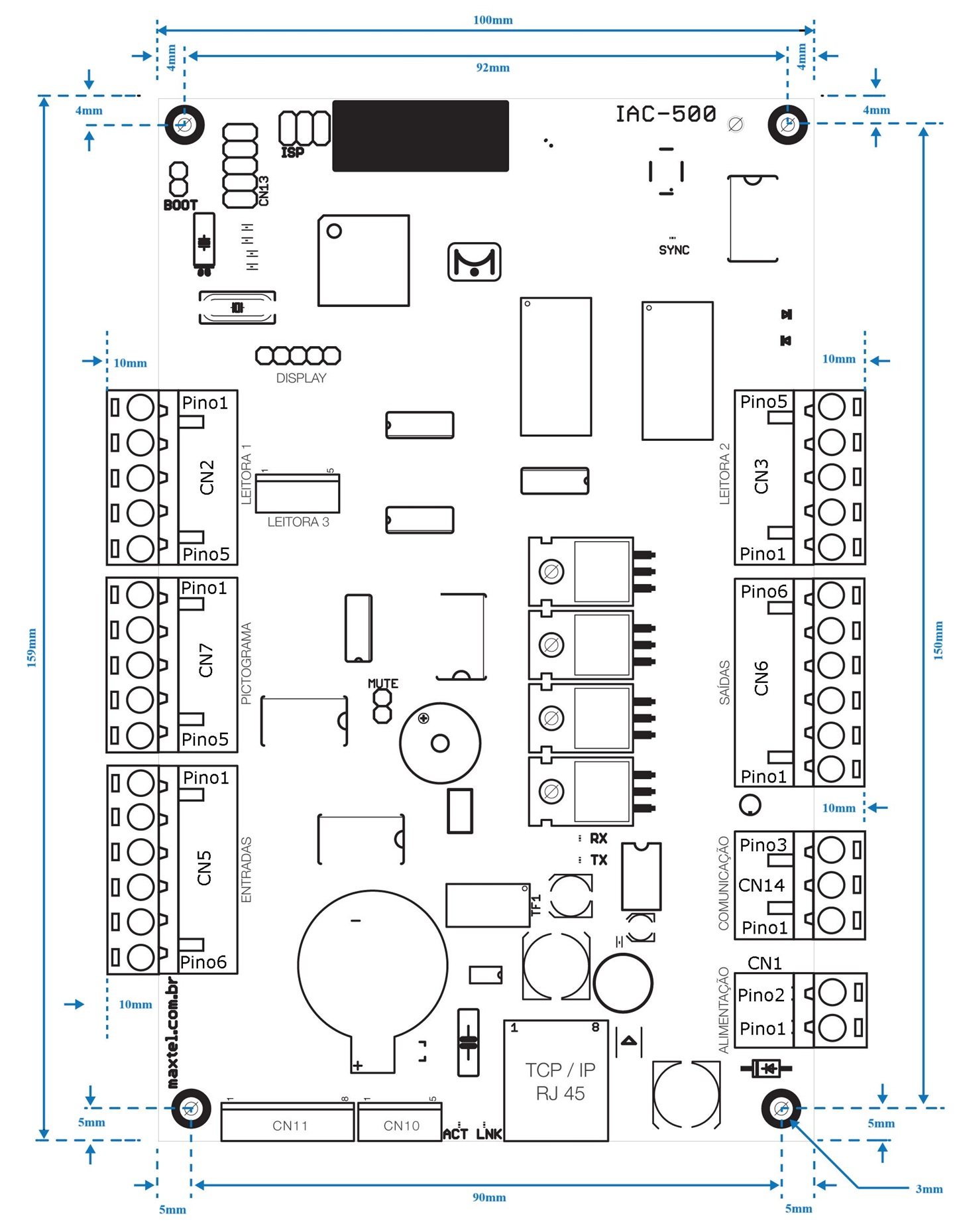

Dimensões

---

Características

Recurso	Descrição
Processador	ARM - 32 bits
Velocidade do clock	100MHz
Memória de armazenamento de eventos	Até 16.482
Comunicação TCP/IP	10/100 Mbps (UDP)
Comunicação USB	NÃO
Suporte à comunicação GPRS	SIM
Saídas de potência	4
Saídas digitais	3
Entradas digitais	10
RTC integrado	SIM
Suporte à display alfanumérico 16x2	SIM
Suporte à display alfanumérico 20x4	SIM
Bateria para retenção do RTC (sem alimentação)	1 ano (CR2032/CR2025)
Sinalizador sonoro (buzzer)	SIM
Saída para pictograma	SIM
Leds de status	SIM
Proteção contra inversão de polaridade	SIM
Tecnologia de montagem	SMD
Tensão de alimentação	12VDC a 24VDC
Dimensões (sem conectores)	100 x 160 x 18 mm
Temperatura de Operação (sem condensação)	-10ºC a 70ºC

---

Modo de operação

Funcionamento da Autenticação Off-line

graph LR
  A[IAC-500] -->|Leitura Cartão| C[Consulta Memória];
  C --> D{Possui cartão na memória?};
  D -->|Sim| E[Libera/Bloqueia acesso];
  D -->|Não| F[Buzzer indica memória vazia / 4 Bips];
  E --> A;

Funcionamento da Autenticação On-line

graph LR
  A[IAC-500] -->|Leitura Cartão| C[Consulta Servidor];
  C --> D[Envia comando de liberação ou bloqueio];
  D --> A;

Funcionamento da Autenticação Mista

graph LR
  A[IAC-500] -->|Leitura Cartão| B{Servidor on-line?};
  B -->|Sim| C[Consulta Servidor];
  C --> D[Envia comando de liberação ou bloqueio];
  D --> A;
  B ---->|Não| E[Consulta a memória];
  E --> D

Obs.: A controladora tentará comunicação com o servidor durante o tempo configurado em Time-out Misto.

Fluxo de comunicação para sistema on-line

Leitura de cartão

sequenceDiagram
IAC-500->>Software: Envio de cartão presente (Modo on-line ou misto) informando qual ID do cartão e leitora.
Note right of IAC-500: Comando S3 | Função 86

Software->>IAC-500: Liberação de acesso informando ID e se o acesso está liberado ou não.
Note left of Software: Comando 39

IAC-500->>Software:Envio de acesso informando ID, data, hora e se o acesso foi concluído ou não
Note right of IAC-500: Comando S2 | Função 83

Software->>IAC-500: Confirmação do recebimento do registro de acesso informando o ID
Note left of Software: Comando 03
