Ligações
Nesta seção serão exibidos os exemplos de instalações utilizando a IAC-500
Catraca

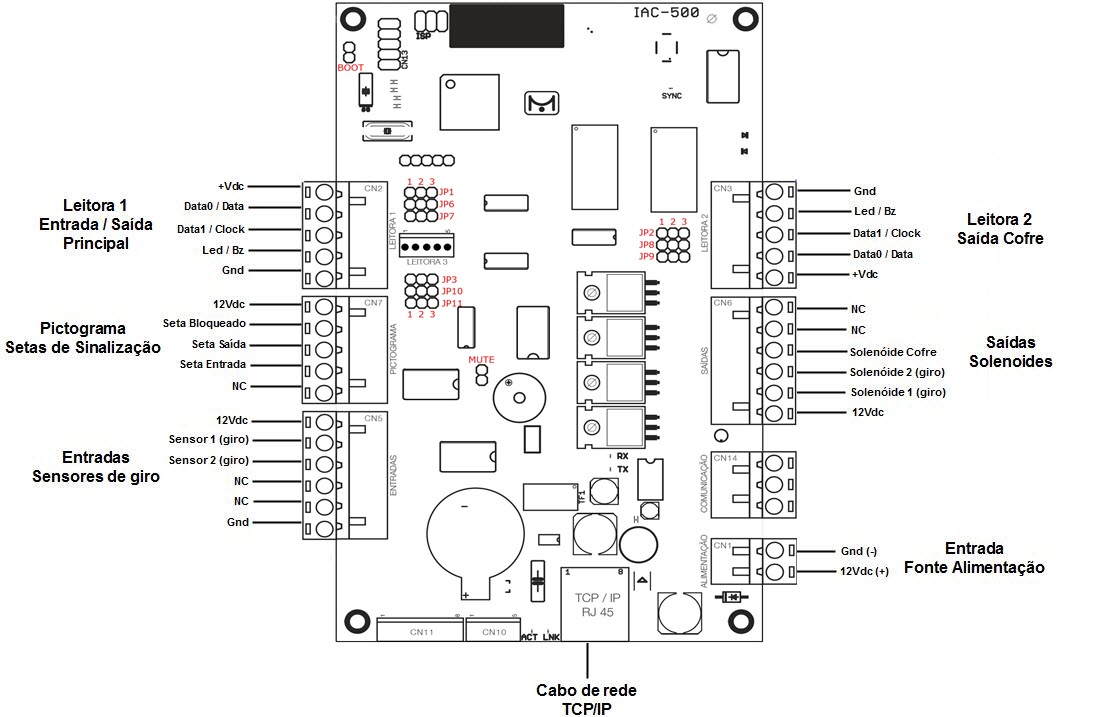

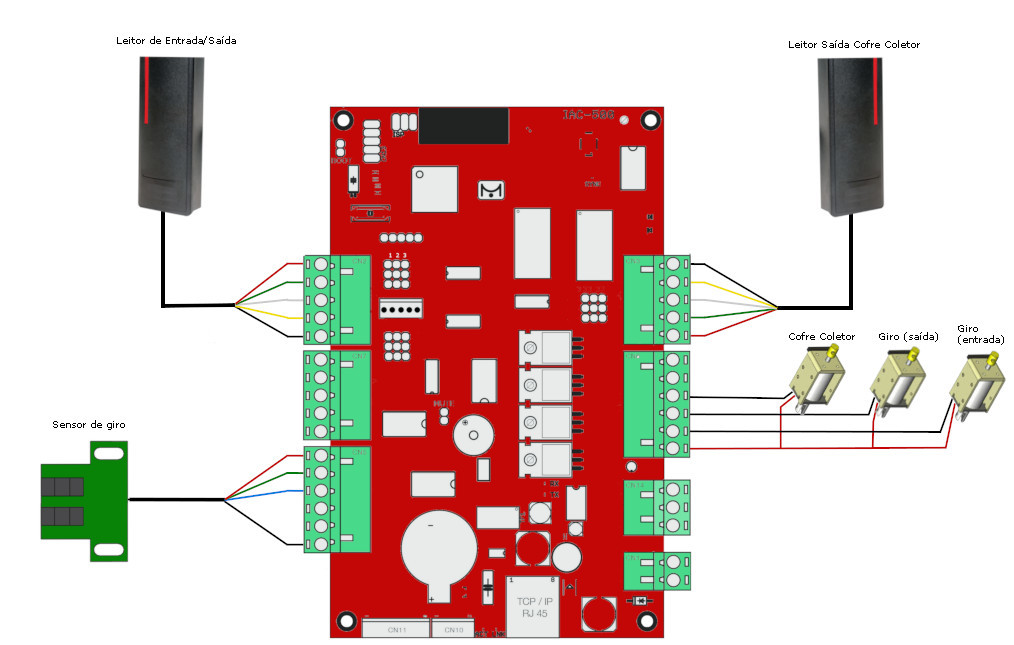

Catraca com 2 solenoides de giro + cofre coletor

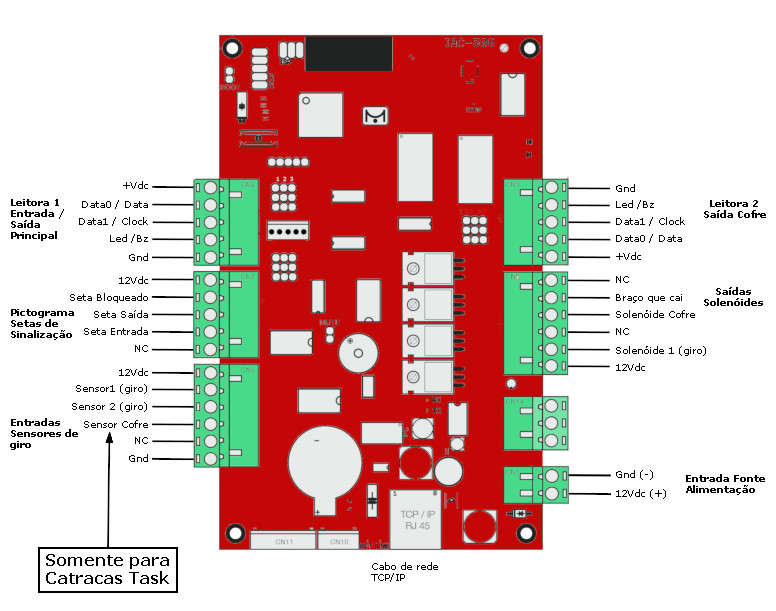

Catraca com 1 solenoide de giro + cofre coletor
Outros Exemplos

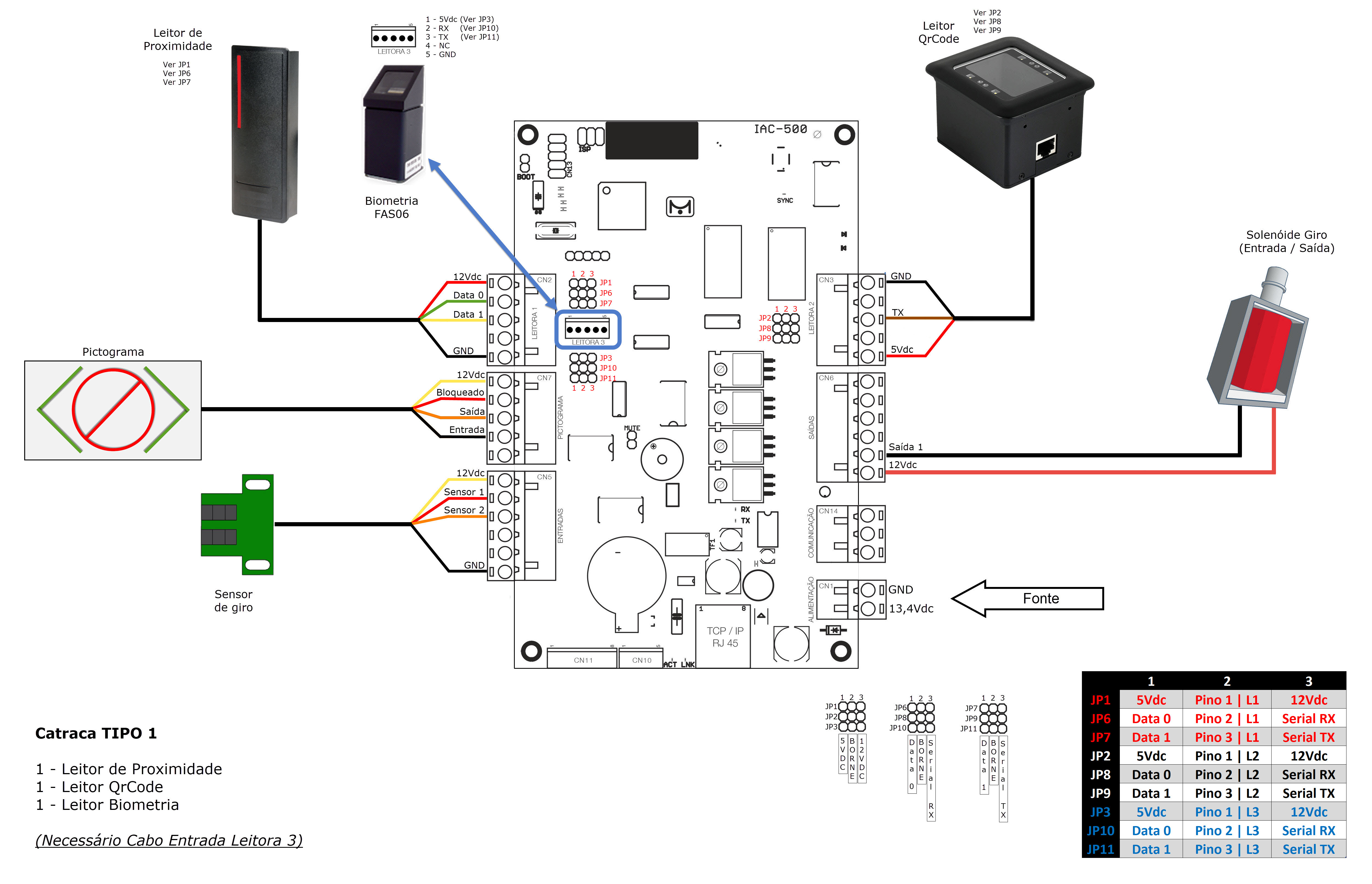

Exemplo 1
Este tipo de configuração utilizará os seguintes dispositivos para leitura:
- Leitor de proximidade
- Leitor QR Code
- Leitor Biométrico
Conectados da seguinte forma:
| Entrada | Leitor |
|---|---|
| L1 | Leitor de proximidade |
| L2 | Leitor QR Code |
| L3 | Leitor Biométrico |

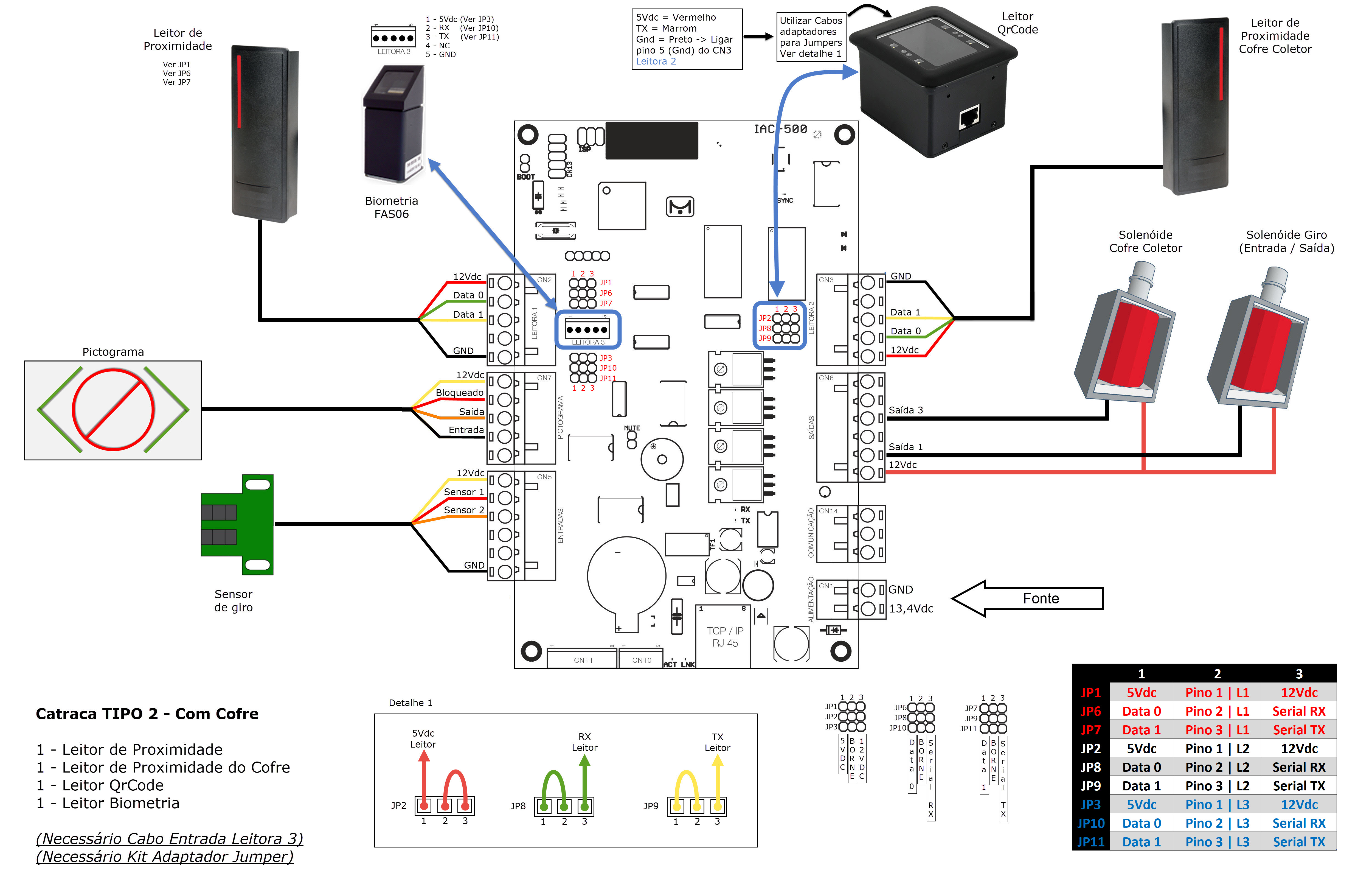

Exemplo 2
Esta configuração utilizará os seguintes dispositivos para leitura:
Obs.: Para este tipo de ligação será necessária a utilização do Kit Adaptador Jumper.
- Leitor de proximidade
- Leitor de proximidade (Cofre Coletor)
- Leitor QR Code
- Leitor Biométrico
| Entrada | Leitor |
|---|---|
| L1 | Leitor de proximidade |
| L2 | Leitor Cofre / Leitor QR Code |
| L3 | Leitor Biométrico |

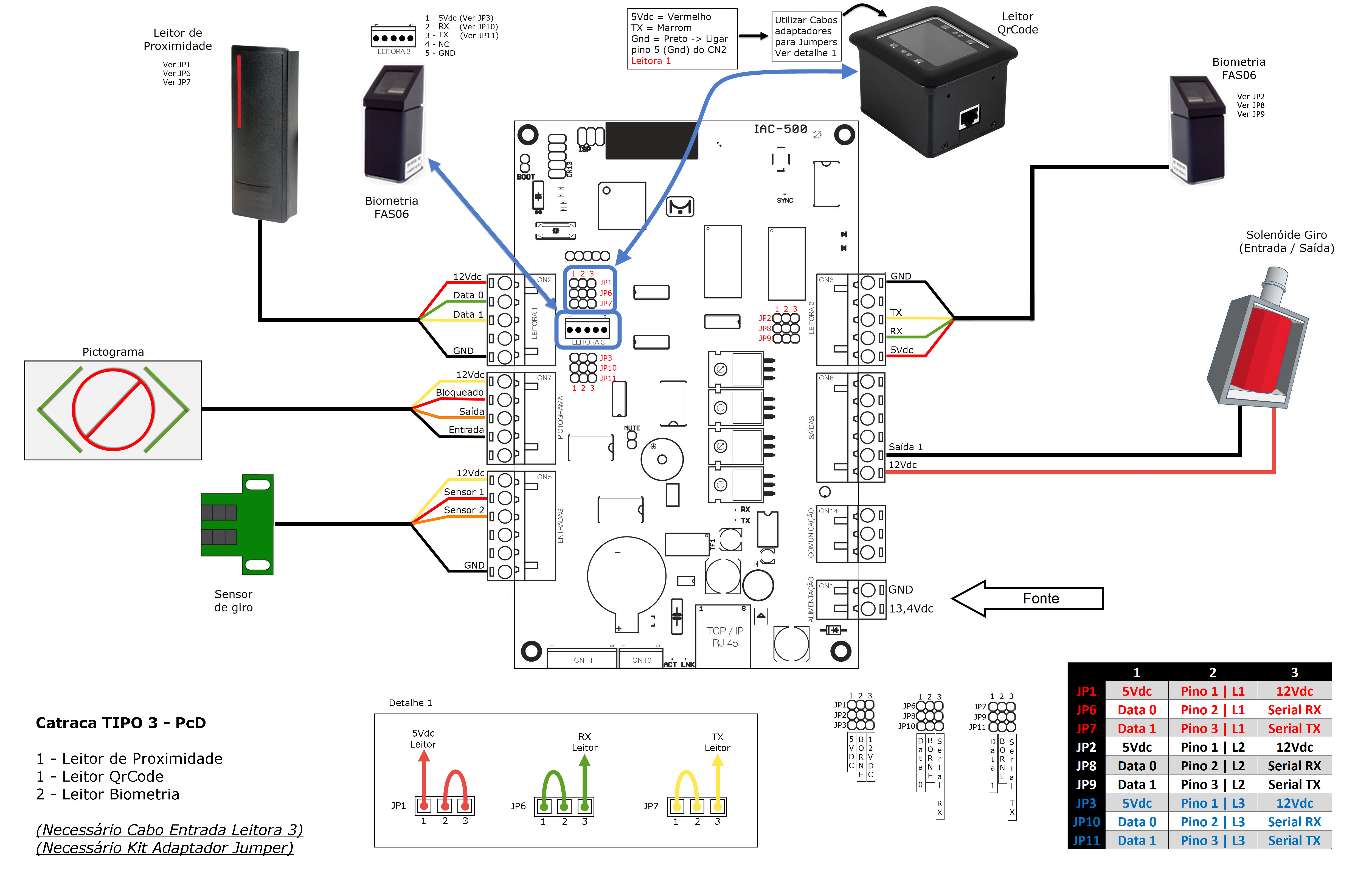

Exemplo 3
Esta configuração utilizará os seguintes dispositivos para leitura:
Obs.: Para este tipo de ligação será necessária a utilização do Kit Adaptador Jumper.
- Leitor de proximidade
- Leitor QR Code
- Leitor Biométrico (x2)
| Entrada | Leitor |
|---|---|
| L1 | Leitor de proximidade / Leitor QR Code |
| L2 | Leitor Biométrico |
| L3 | Leitor Biométrico |

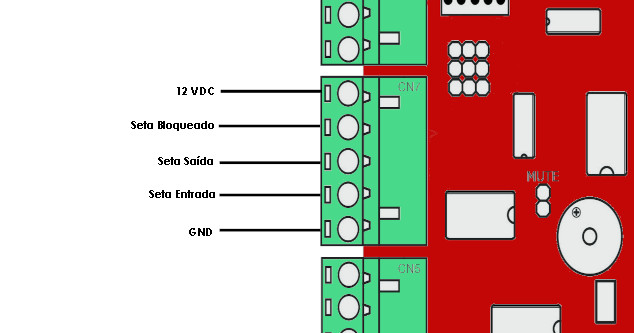

Pictograma Western/Task/Kaba
| Seta Entrada | Seta Saída | Seta Bloqueado | |
|---|---|---|---|
| Pinos (2x8) | 4,6 | 2,8 | 10,16 |
Efetuar a ligação do GND nos seguintes pinos 11,12, 13,14, 15.
Efetuar a ligação do VCC nos seguintes pinos 3, 5, 7, 9.

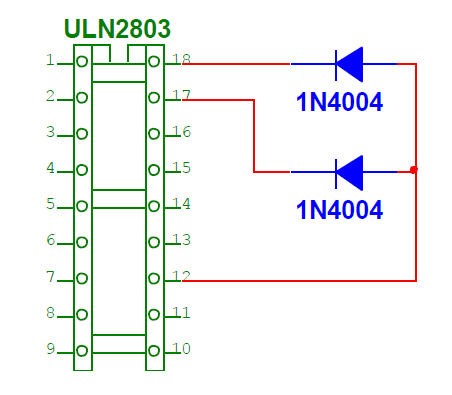

É necessário efetuar a ligação de dois diodos para acionamento correto das setas de entrada e saída no componente ULN2803 existente na placa PCI do pictograma, conforme esquema a seguir caso o mesmo não venha com os mesmos de fábrica.

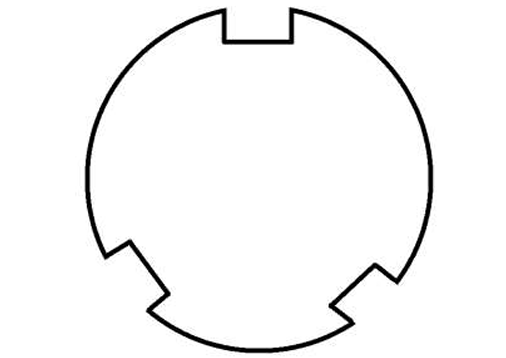

Disco de giro do sensor
Para correto funcionamento do sensor de giro com a IAC-500, o disco de giro deverá possuir 3 cortes.

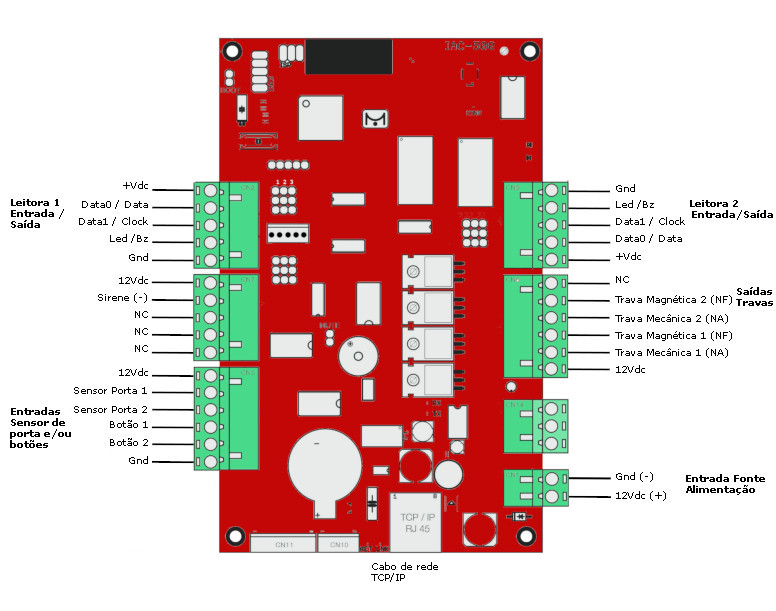

Porta / Portão

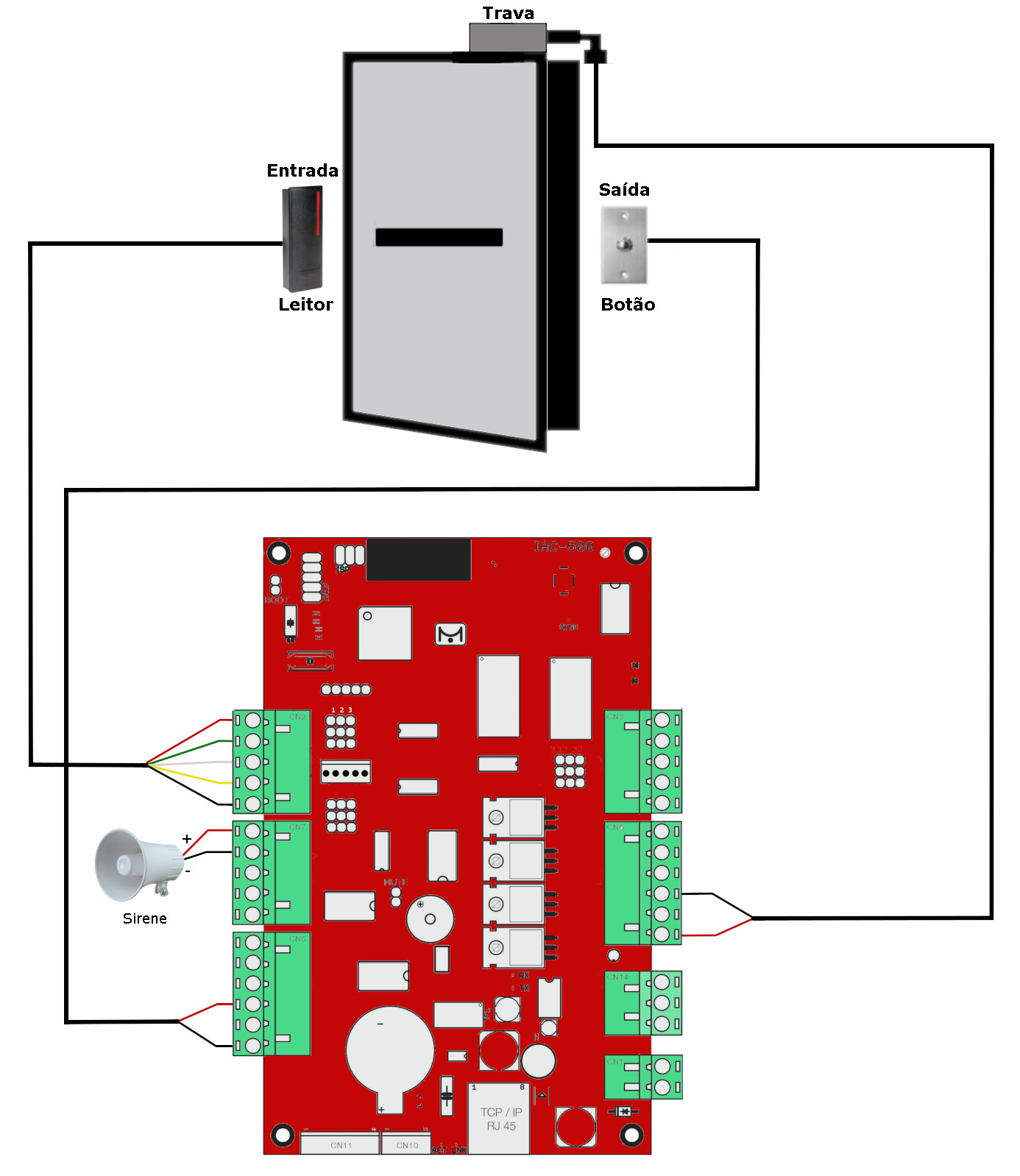

Uma Porta - Leitor Entrada, Botão Saída

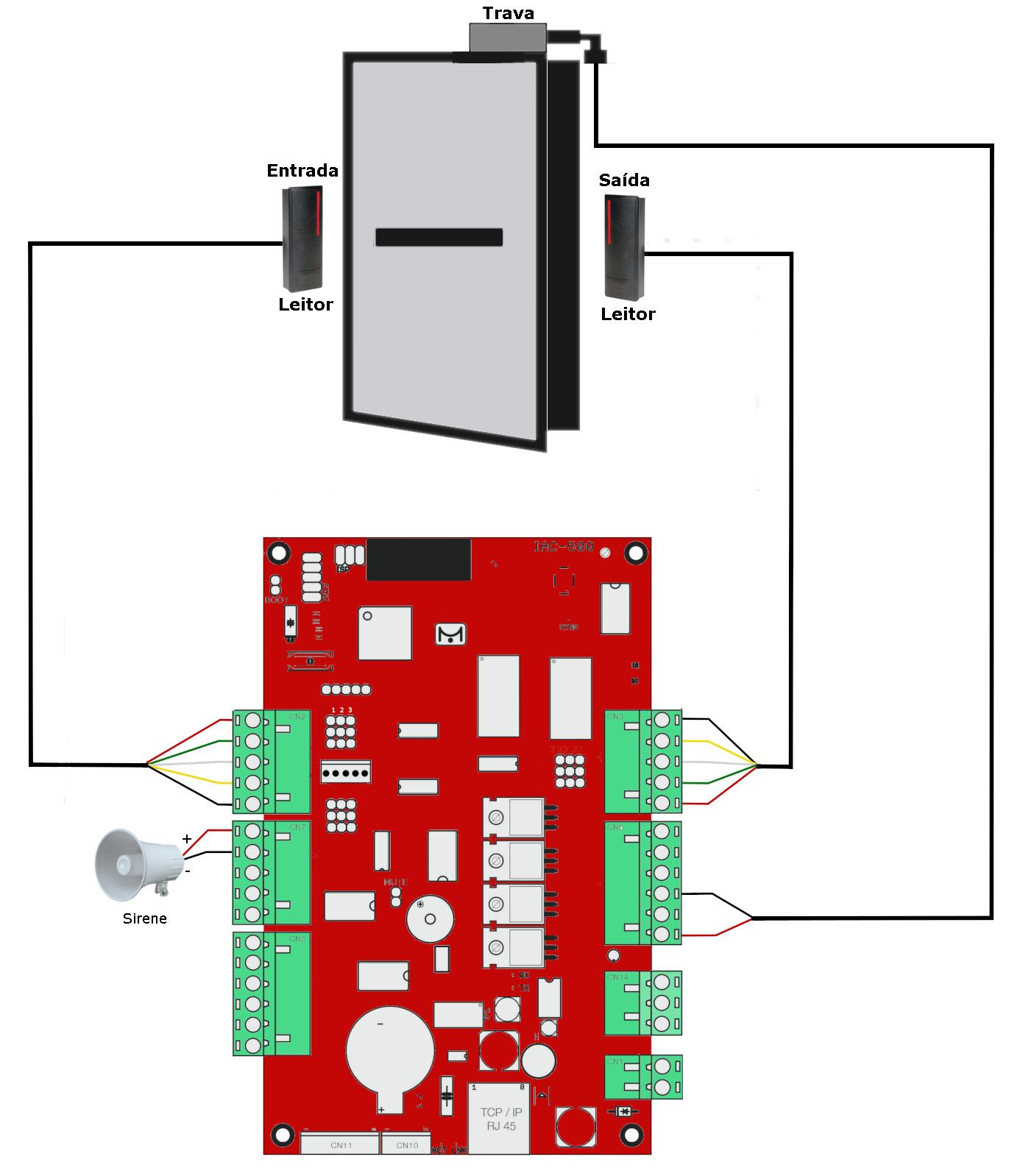

Uma Porta - Leitor Entrada, Leitor Saída

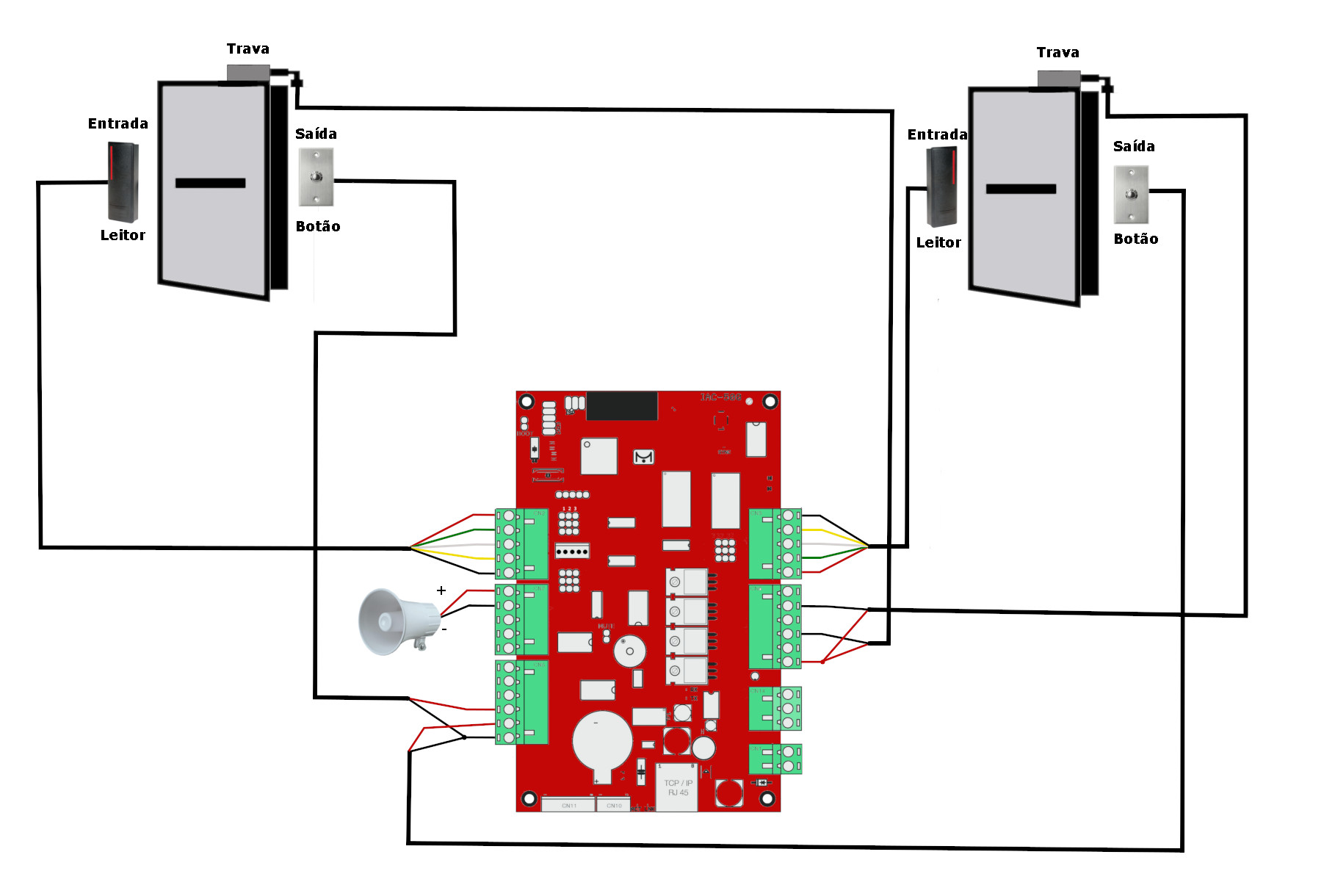

Duas Portas - Leitor Entrada, Botão Saída

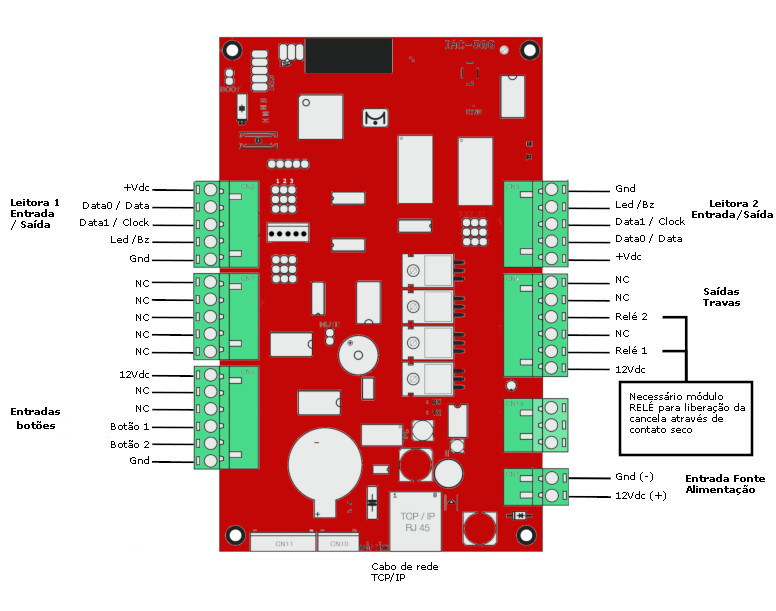

Cancela / Portão

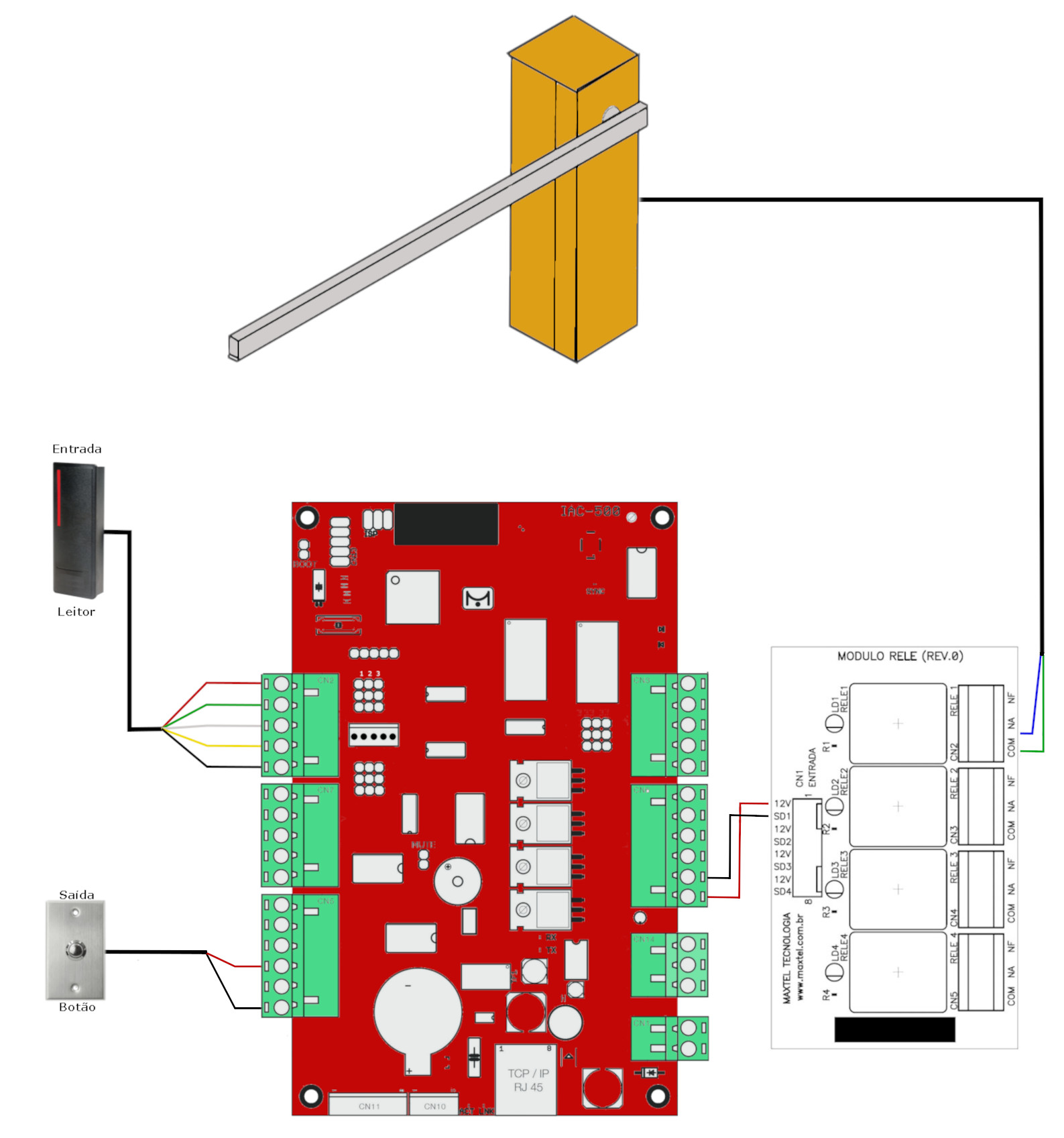

Uma Cancela - Leitor Entrada, Botão Saída

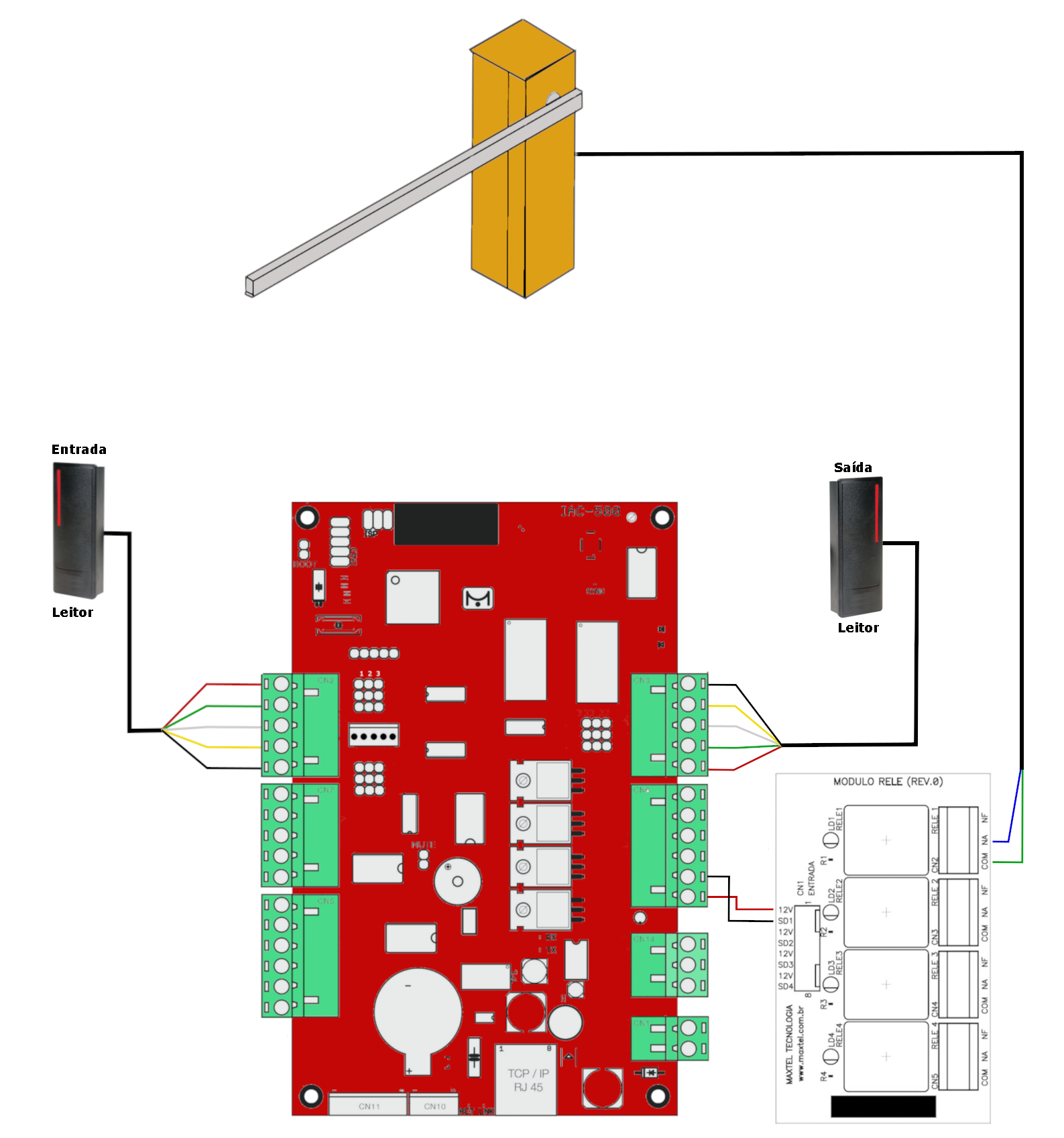

Uma Cancela - Leitor Entrada, Leitor Saída

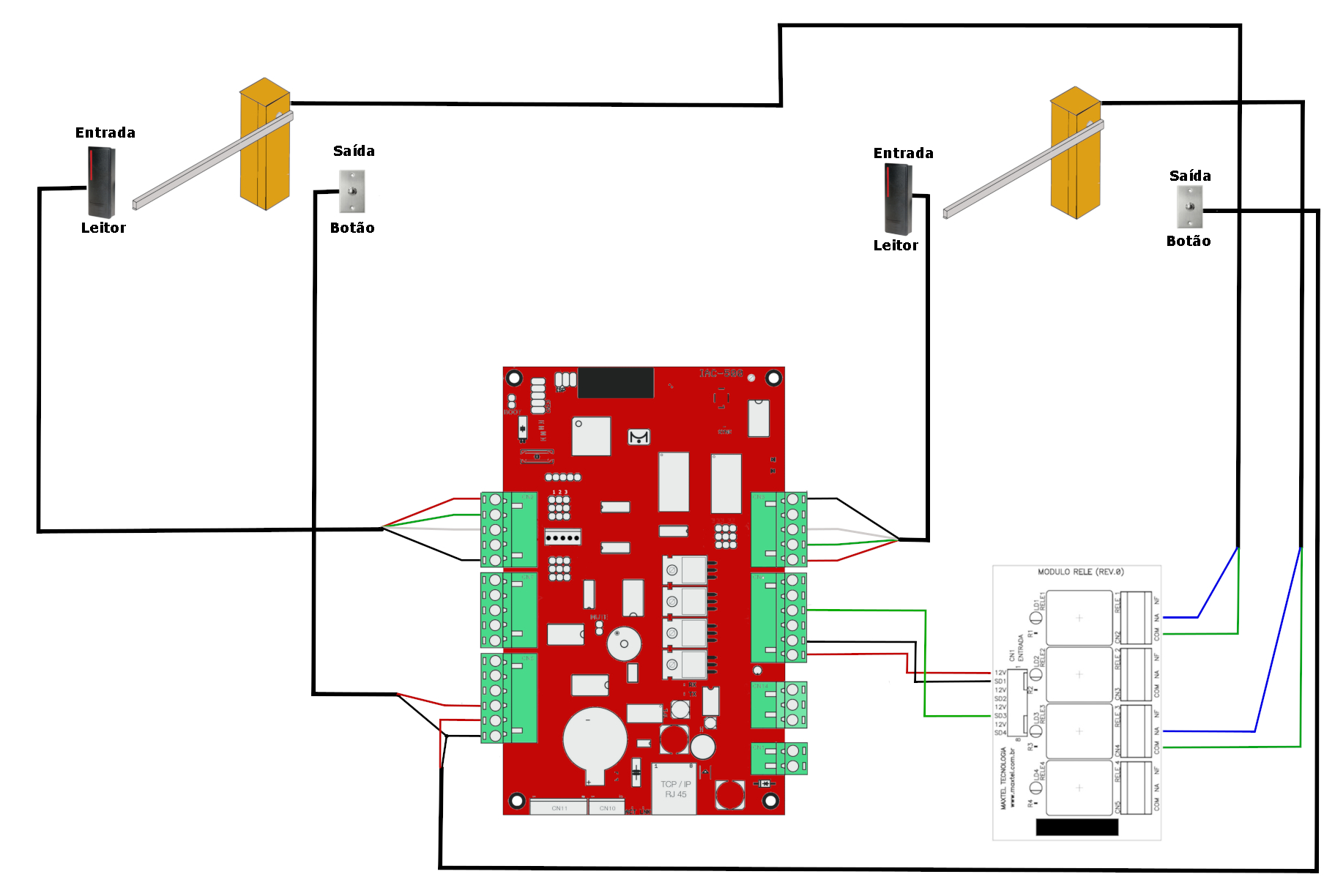

Duas Cancelas - Leitor Entrada, Botão Saída

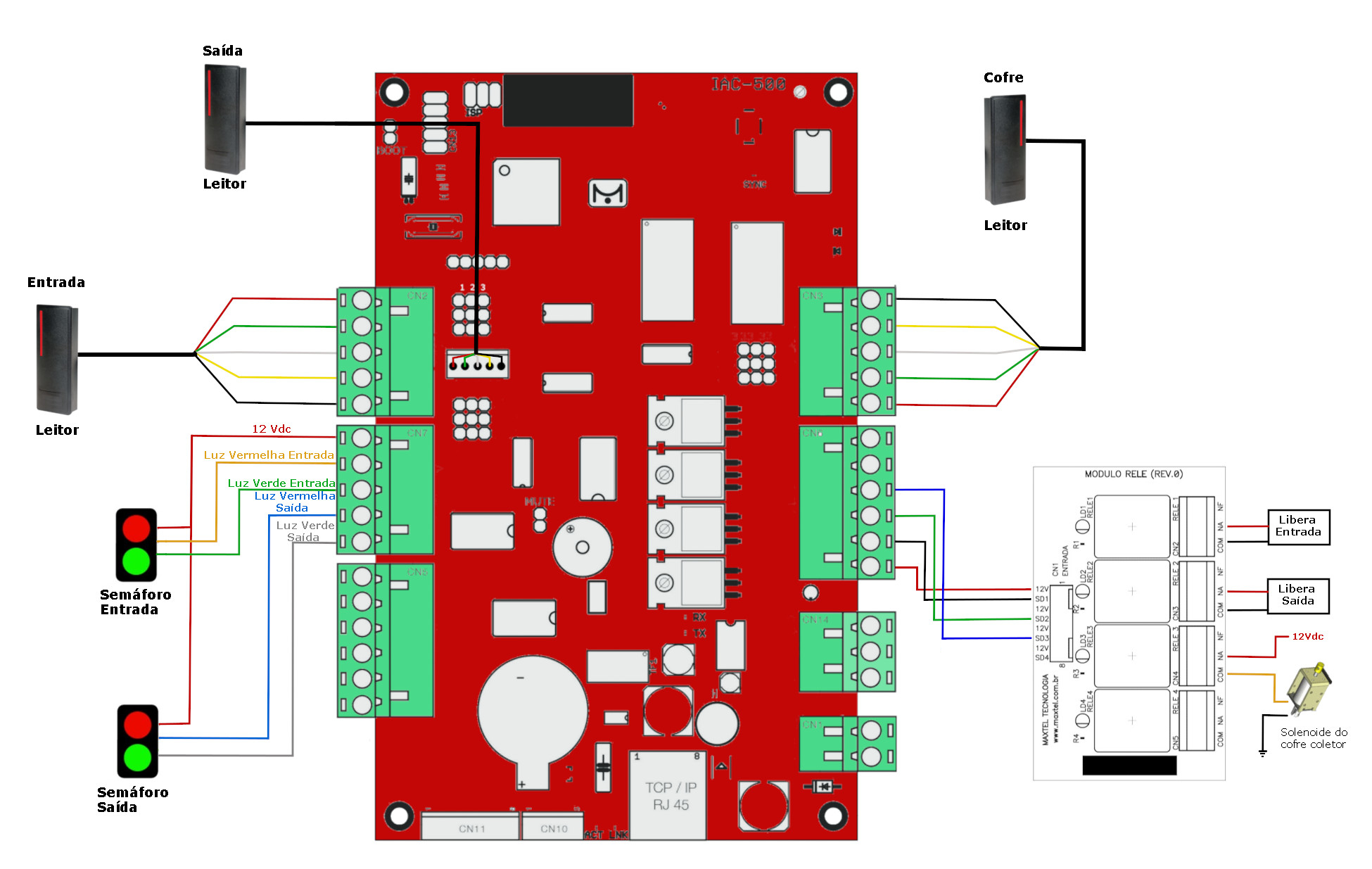

Duas Cancelas - Leitor Entrada, Leitor Saída, Leitor Cofre, com Semáforo
Outras Ligações

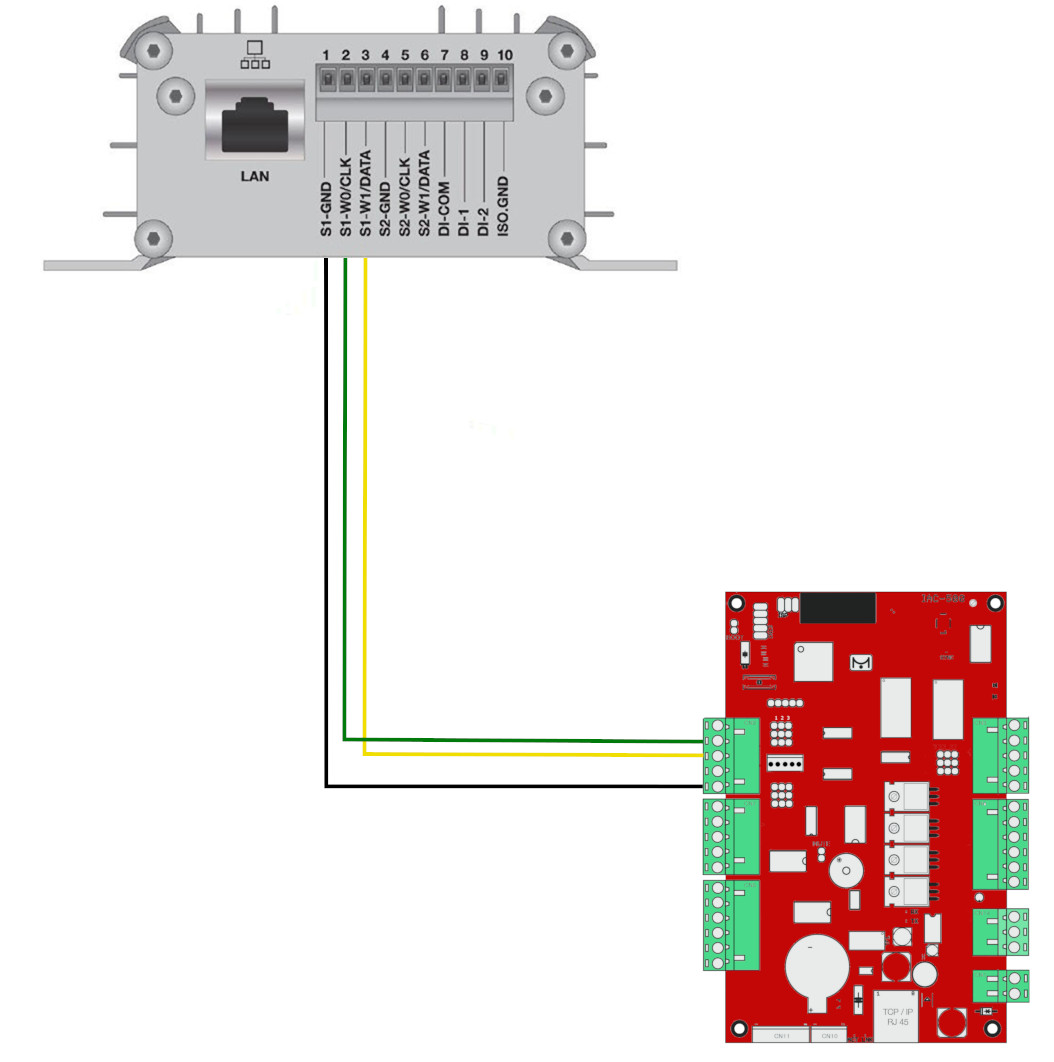

Leitor de Tag EDGE-50

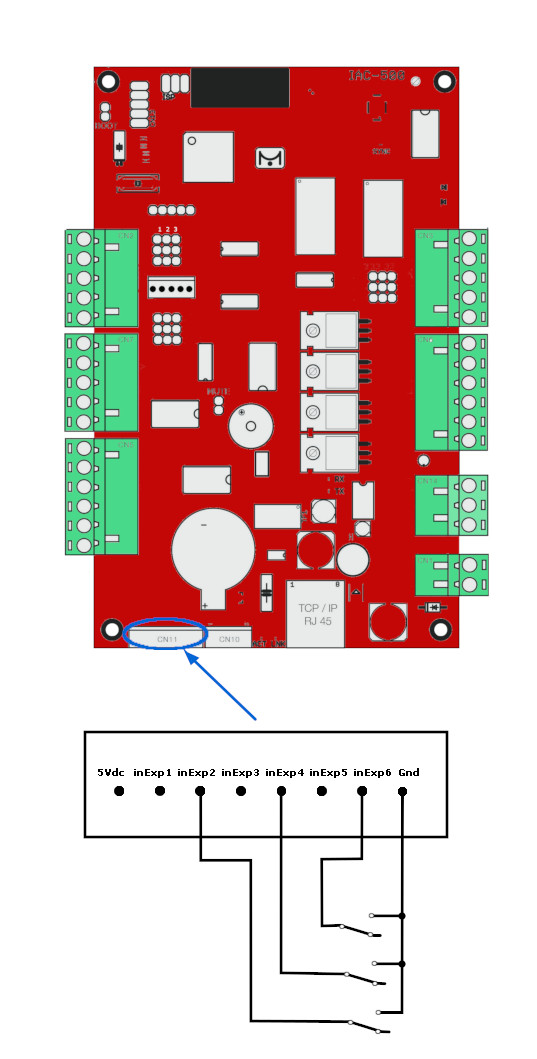

Sensores de Expansão

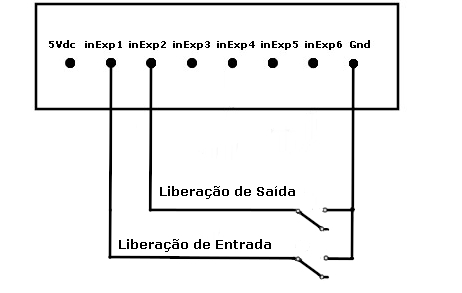

Liberação de Catraca por Entrada Digital / Pulso
Para efetuar a liberação de acesso mediante ao acionamento de um pulso (contato seco) nas entradas de expansão (INEXP1 e INEXP2) deve-se ativar essa função através do IPMaxtool.
Esta função está disponível somente para operação em catracas. A controladora deverá possuir o firmware na versão 1.7.23 em diante.

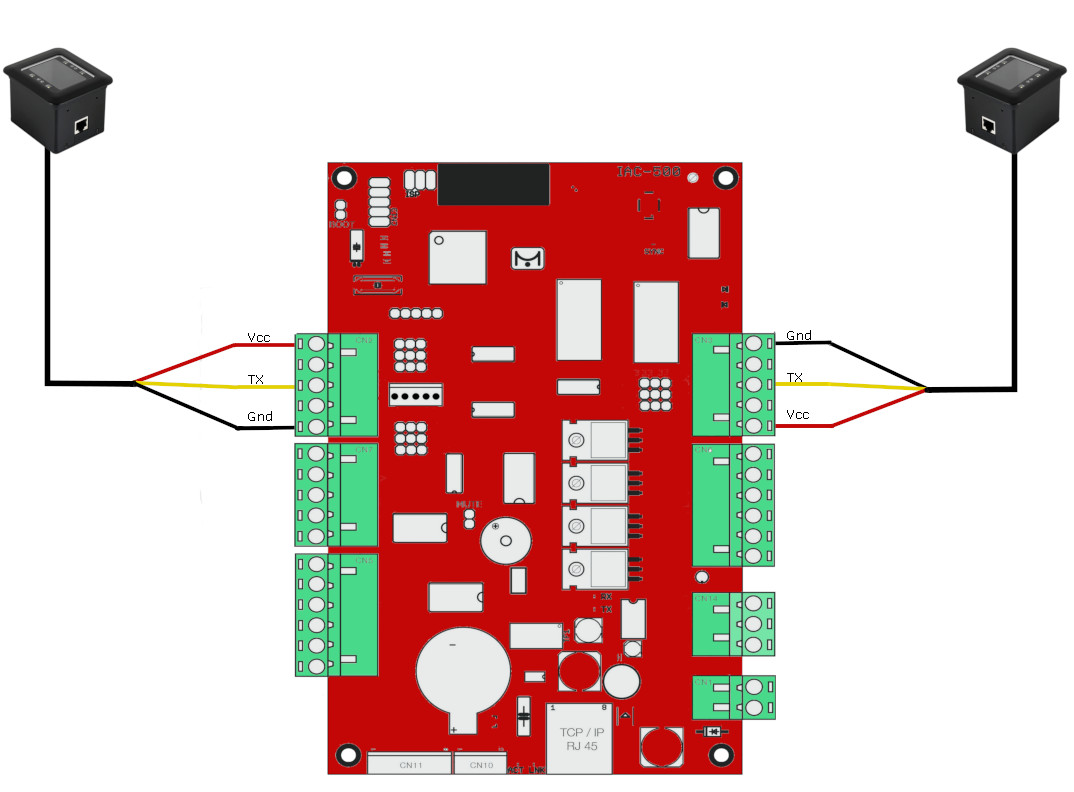

Leitor de QR Code
Atenção. Verificar os jumpers de configuração das entradas das leitoras para o uso de QR Code via Serial 232.

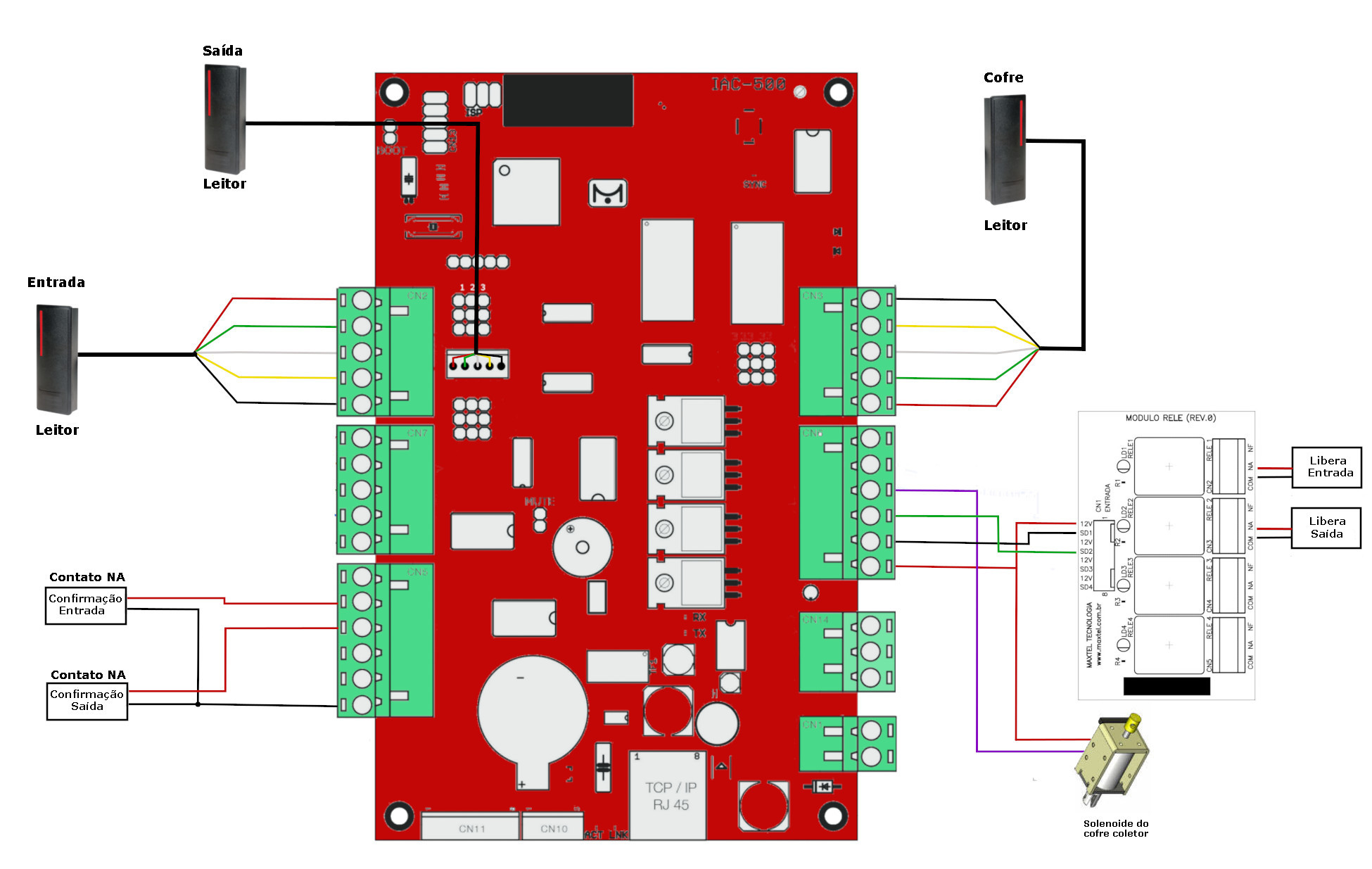

IAC-500 com placa de interface

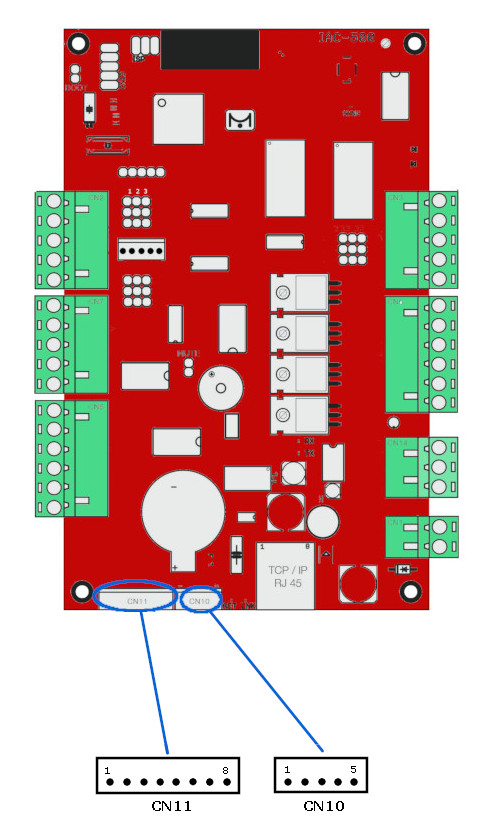

Teclado Matricial 4x3
| IAC500 | Teclado |
|---|---|
| CN10 – Pino 2 | Coluna 1 |
| CN10 – Pino 3 | Coluna 2 |
| CN10 – Pino 4 | Coluna 3 |
| CN11 – Pino 2 | Linha 1 |
| CN11 – Pino 3 | Linha 2 |
| CN11 – Pino 4 | Linha 3 |
| CN11 – Pino 5 | Linha 4 |
Display LCD 16x2 com MXT-Disp
O display LCD 16x2 pode ser ligado na controladora IAC-500 de duas formas distintas. A primeira opção é utilizando um cabo fornecido pela Maxtel e ligando na controladora IAC-500 no conector ISP e na placa MXT-DISP no conector ISP.
A segunda opção é utilizando um cabo RS232 onde é ligada na comunicação com a leitora 3, prestando atenção nos jumpers de configuração conforme abaixo e ligando no conector CN2 do MXT-DISP. Essa ligação é a recomendada pela Maxtel por utilizar comunicação RS232 e ter um cabo com maior alcance e estabilidade de funcionamento.
Seguir as ligações e as configurações de jumpers da Leitora 3 da IAC-500 conforme abaixo.
Para ativar a opção de utilização de display utilizando a comunicação da Leitora 3 é necessário ativar a configuração através da ferramenta IP_MAXTOOL_IAC500 no item SETUP → LEITORAS SERIAL → L3, selecionar a opção LCD 16x2 e enviar as configurações para a placa controladora. Depois será necessário reiniciar a placa controladora para recarregar as configurações efetuadas.
Caso os jumpers não sejam configurados corretamente, ocorrerá a queima do módulo MXT-Disp e do LCD 16x2
Configuração dos jumpers na controladora IAC-500 - Leitora 3
| Jumper | Posição |
|---|---|
| JP3 | 1 + 2 |
| JP10 | 2 + 3 |
| JP11 | 2 + 3 |
Ligação do cabo entre a placa controladora IAC-500 e módulo do display LCD MXT-DISP
| IAC500 Leitora 3 | MXT-DISP | Sinal |
|---|---|---|
| CN4 – Pino 1 | CN2 - Pino 1 | +5Vdc |
| CN4 – Pino 2 | CN2 – Pino 3 | TX → RX |
| CN4 – Pino 3 | CN2 – Pino 2 | RX ← TX |
| CN4 – Pino 4 | - | NC |
| CN4 – Pino 5 | CN2 – Pino 4 | Gnd |
| - | CN2 – Pino 5 | NC |

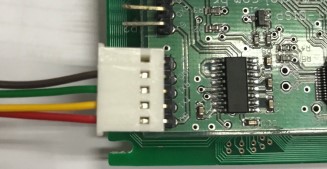

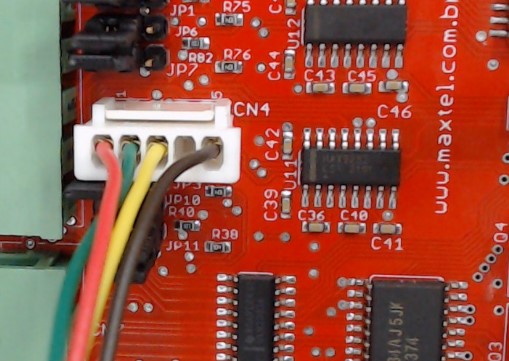

Fotos exemplo de ligação
