Conexões

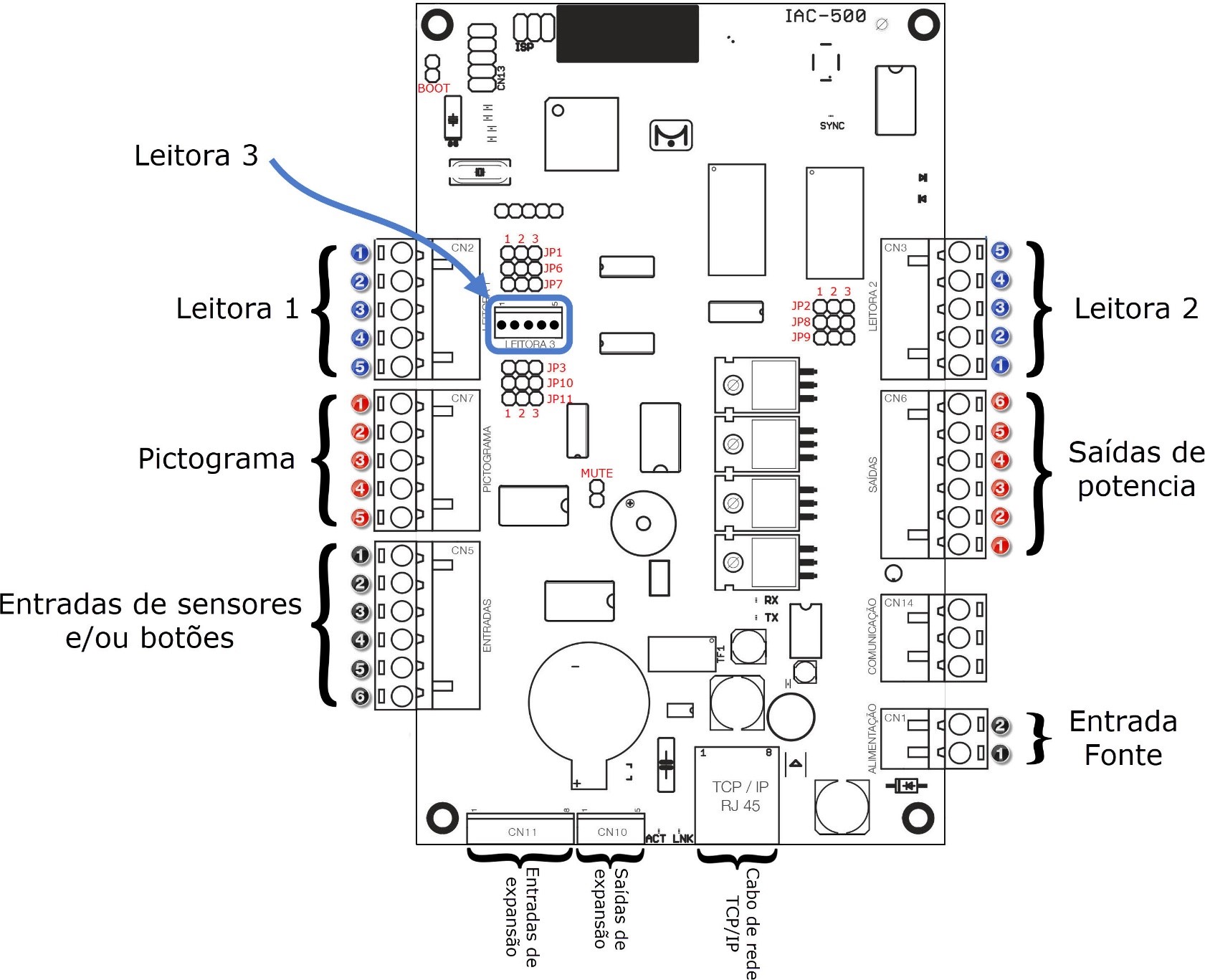

Conectores

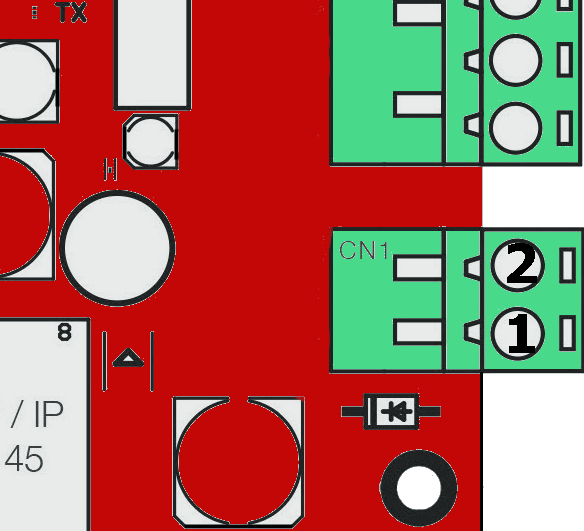

CN1 - Entrada Fonte
| Terminal | Sinal | Descrição |
|---|---|---|
| 1 | +12VDC | Entrada positiva da fonte externa (+) |
| 2 | GND | Entrada negativa da fonte externa (-) |

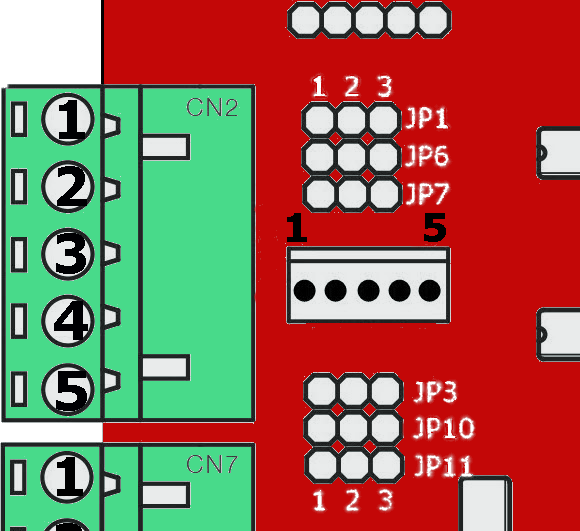

CN2 - Entrada Leitora 1
| Terminal | Sinal | Descrição |
|---|---|---|
| 1 | +Vdc | Alimentação Positiva Leitora 5V /12V (Verif. JP1) |
| 2 | Data0/Data | Data0 / Data / RX do leitor (Verif. JP6) |
| 3 | Data1/Clock | Data1 / Clock / TX do leitor (Verif. JP7) |
| 4 | Bz / Led | Acionamento de Led / Buzzer da Leitora |
| 5 | Gnd | Saída Negativa (Comum) |
“JP1” – Jumper de alimentação da Leitora 1
| Jumper | Descrição |
|---|---|
| 1 + 2 | Configuração para leitoras alimentadas com +5V |
| 2 + 3 | Configuração para leitoras alimentadas com +12V |
“JP6 – JP7” – Jumpers de configuração da Leitora 1
| Jumper | Descrição |
|---|---|
| 1 + 2 | Configuração para leitoras Wiegand e Aba-track |
| 2 + 3 | Configuração para leitoras serial RS-232 |

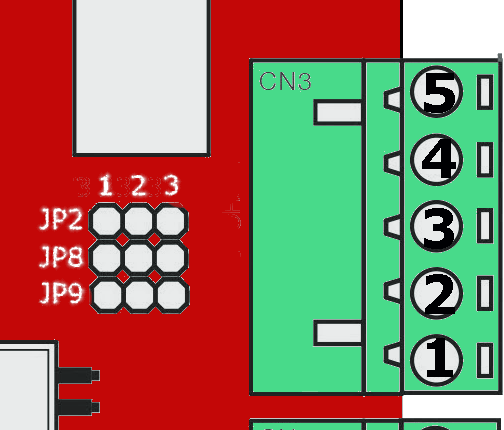

CN3 - Entrada Leitora 2
| Terminal | Sinal | Descrição |
|---|---|---|
| 1 | +Vdc | Alimentação Positiva Leitora 5V /12V (Verif. JP2) |
| 2 | Data0/Data | Data0 / Data / RX do leitor (Verif. JP8) |
| 3 | Data1/Clock | Data1 / Clock / TX do leitor (Verif. JP9) |
| 4 | Bz / Led | Acionamento de Led / Buzzer da Leitora |
| 5 | Gnd | Alimentação negativa da leitora |
“JP2” – Jumper de alimentação da Leitora 2
| Jumper | Descrição |
|---|---|
| 1 + 2 | Configuração para leitoras alimentadas com +5V |
| 2 + 3 | Configuração para leitoras alimentadas com +12V |
“JP8 – JP9” – Jumpers de configuração da Leitora 2
| Jumper | Descrição |
|---|---|
| 1 + 2 | Configuração para leitoras Wiegand e Aba-track |
| 2 + 3 | Configuração para leitoras serial RS-232 |

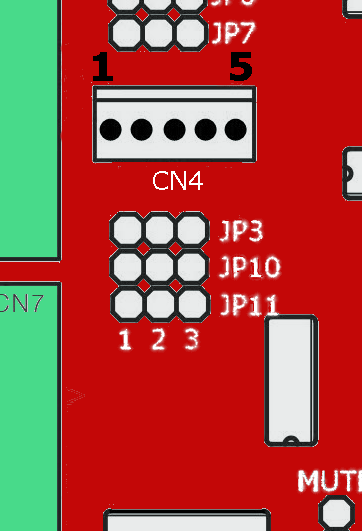

CN4 - Entrada Leitora 3
| Terminal | Sinal | Descrição |
|---|---|---|
| 1 | +Vdc | Alimentação Positiva Leitora 5V /12V (Verif. JP3) |
| 2 | Data0/Data | Data0 / Data / RX do leitor (Verif. JP10) |
| 3 | Data1/Clock | Data1 / Clock / TX do leitor (Verif. JP11) |
| 4 | Bz / Led | Acionamento de Led / Buzzer da Leitora |
| 5 | Gnd | Alimentação negativa da leitora |
“JP3” – Jumper de alimentação da Leitora 3
| Jumper | Descrição |
|---|---|
| 1 + 2 | Configuração para leitoras alimentadas com +5V |
| 2 + 3 | Configuração para leitoras alimentadas com +12V |
“JP10 – JP11” – Jumpers de configuração da Leitora 3
| Jumper | Descrição |
|---|---|
| 1 + 2 | Configuração para leitoras Wiegand e Aba-track |
| 2 + 3 | Configuração para leitoras serial RS-232 |

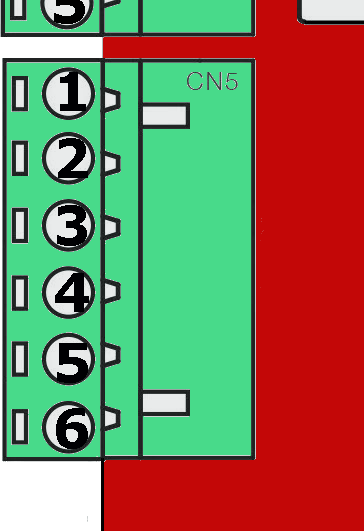

CN5 – Entrada de sensores e/ou botões
| Terminal | Sinal | Descrição |
|---|---|---|
| 1 | 12Vdc | Saída +12Vdc |
| 2 | IN1 | Entrada 1 |
| 3 | IN2 | Entrada 2 |
| 4 | IN3 | Entrada 3 |
| 5 | IN4 | Entrada 4 |
| 6 | Gnd | Saída Negativa (Comum) |

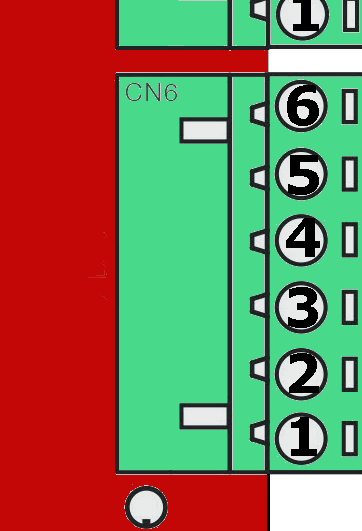

CN6 – Saídas de potência para alimentação de cargas
| Terminal | Sinal | Descrição |
|---|---|---|
| 1 | 12Vdc | Saída +12Vdc |
| 2 | B1 | Saída 1 |
| 3 | B2 | Saída 2 |
| 4 | B3 | Saída 3 |
| 5 | B4 | Saída 4 |
| 6 | Gnd | Saída Negativa (Comum) |

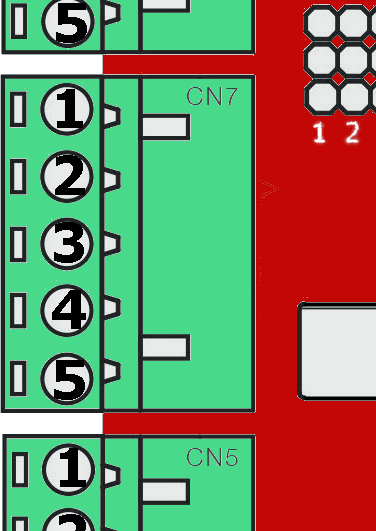

CN7 – Saídas para acionamento de pictograma/setas
| Terminal | Sinal | Descrição |
|---|---|---|
| 1 | +12Vdc | Saída +12Vdc para o Pictograma |
| 2 | L1 | Sinal Bloqueado |
| 3 | L2 | Sinal Sentido Saída |
| 4 | L3 | Sinal Sentido Entrada |
| 5 | L4 |

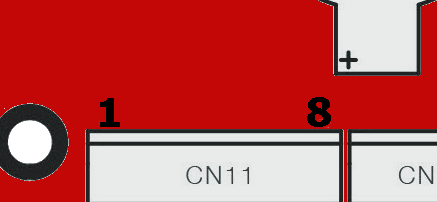

CN11 - Entradas de sensores de expansão
| Terminal | Sinal | Descrição |
|---|---|---|
| 1 | + 5Vdc | Saída +5Vdc |
| 2 | INEXP 1 | Entrada de Expansão 1 |
| 3 | INEXP 2 | Entrada de Expansão 2 |
| 4 | INEXP 3 | Entrada de Expansão 3 |
| 5 | INEXP 4 | Entrada de Expansão 4 |
| 6 | INEXP 5 | Entrada de Expansão 5 |
| 7 | INEXP 6 | Entrada de Expansão 6 |
| 8 | Gnd | Saída Negativa (Comum) |
Jumpers
“JP4” – MUTE – Buzzer (Beep)
A principal função desse jumper é desligar ou ligar o buzzer da placa controladora (beep), com o jumper ligado a placa apita, sem o jumper a placa controladora não emiti nenhum tipo de apito, apenas as leitoras.
“JP - BOOT”
Esse jumper possui 2 funções:
1º - Voltar às configurações de fábrica. Deve-se fechar este jumper com a placa em funcionamento (alimentada/energizada), a placa controladora irá apitar 15 vezes e por fim irá soar um apito mais longo, indicando assim que a mesma retornou a configurações de fábrica. Retirar o jumper, desligar e ligar novamente a placa controladora.
2º - Efetuar teste e formatação da memória. Desligar a placa controladora, fechar esse jumper, ao ligar a alimentação novamente, o Led de sincronismo irá piscar rapidamente, deve-se retirar o jumper e aguardar o teste da memória e sua formatação. Após o processo ser executado a placa emitirá 3 beeps. Caso seja emitido qualquer quantidade de beeps além do descrito ocorreu algum problema neste processo.
