Integrações

Nesta seção serão exibidos os exemplos de ligações com os principais fabricantes de catracas e leitores biométricos.

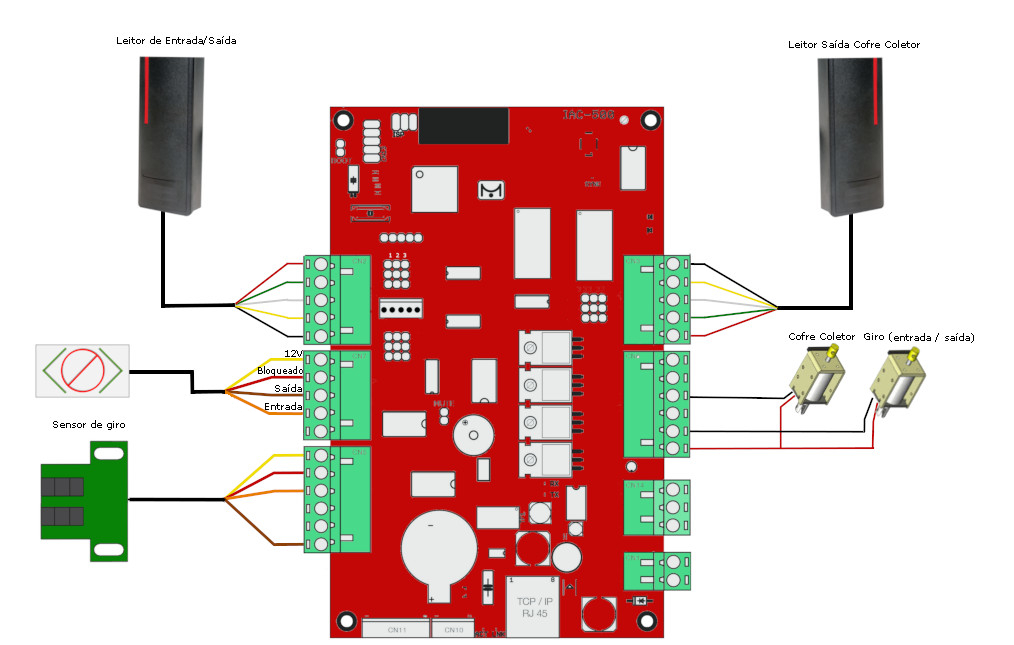

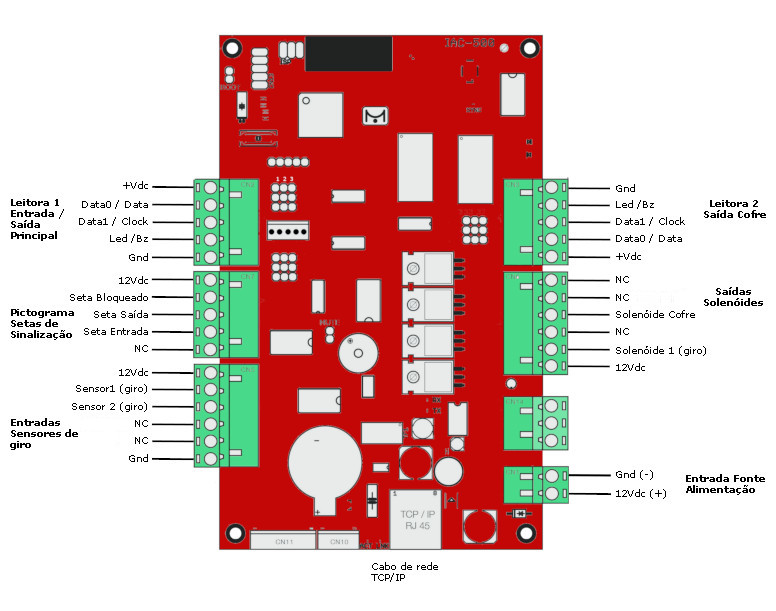

Catracas Blantech

Conexões

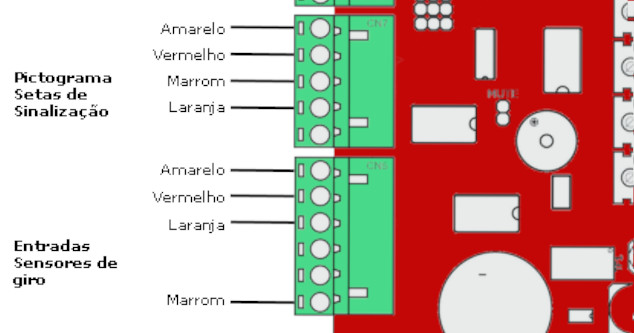

Identificação e conexão do pictograma e sensor de giro

Recomendável verificar com o fabricante se o padrão de cores permanece o mesmo conforme imagem a seguir.

Catracas Digicon

Catrax Plus

Conexões

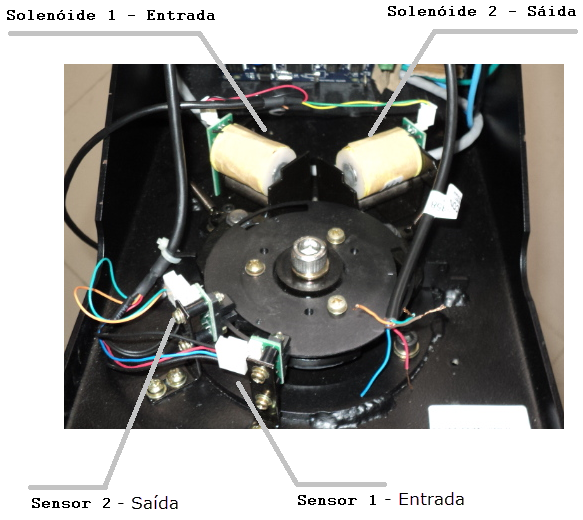

Identificação dos solenóides e sensores

Saídas para Solenoides – CN6

Terminal	Sinal	Descrição
1	12Vdc	Saída +12Vdc
2	B1	Solenoide Entrada
3	B2	Solenoide Saída
4	B3	Solenoide Cofre
5	B4	Braço que cai (Se houver) - Necessário RELÉ
6	Gnd	Saída Negativa (Comum)

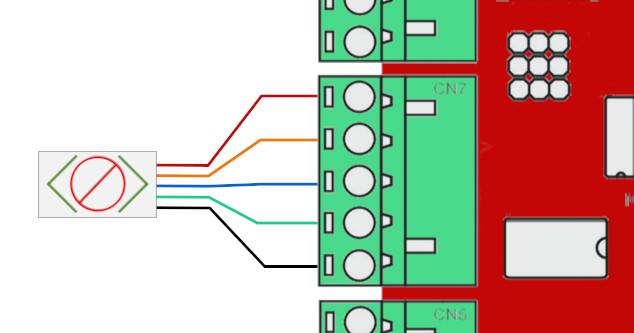

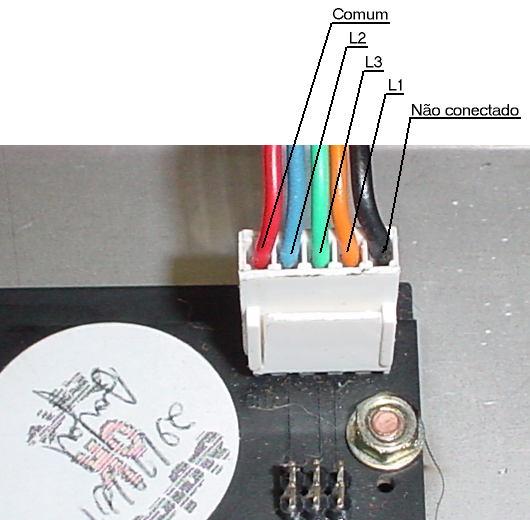

Identificação e conexão do pictograma

Saídas para Pictograma / Setas Sinalização – CN7

Terminal	Sinal	Descrição
1	+12Vdc	Saída +12Vdc para o Pictograma
2	L1	Sinal para o Pictograma - Bloqueado
3	L2	Sinal para o Pictograma – Saída
4	L3	Sinal para o Pictograma – Entrada
5	L4	Sinal para o Pictograma

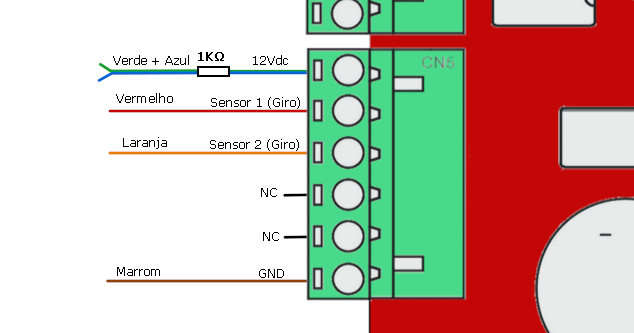

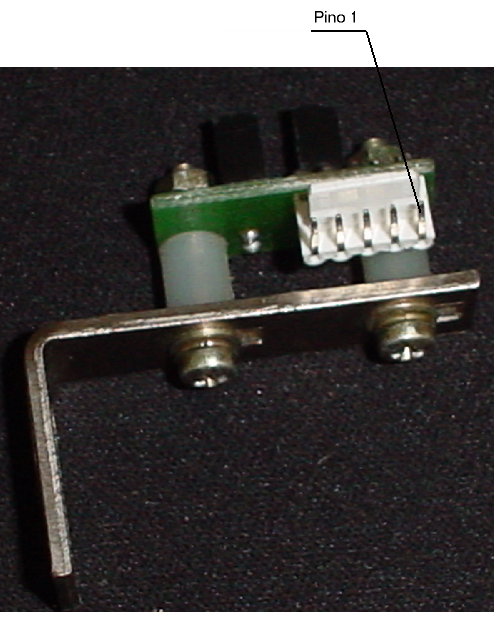

Identificação e conexão dos sensores

Entradas de sensores de giro – CN5

Terminal	Sinal	Descrição
1	12Vdc	Saída +12Vdc
2	IN1	Sensor Entrada
3	IN2	Sensor Saída
4	IN3	Não conectado
5	IN4	Não conectado
6	Gnd	Saída Negativa (Comum)

Go Uno / dTower

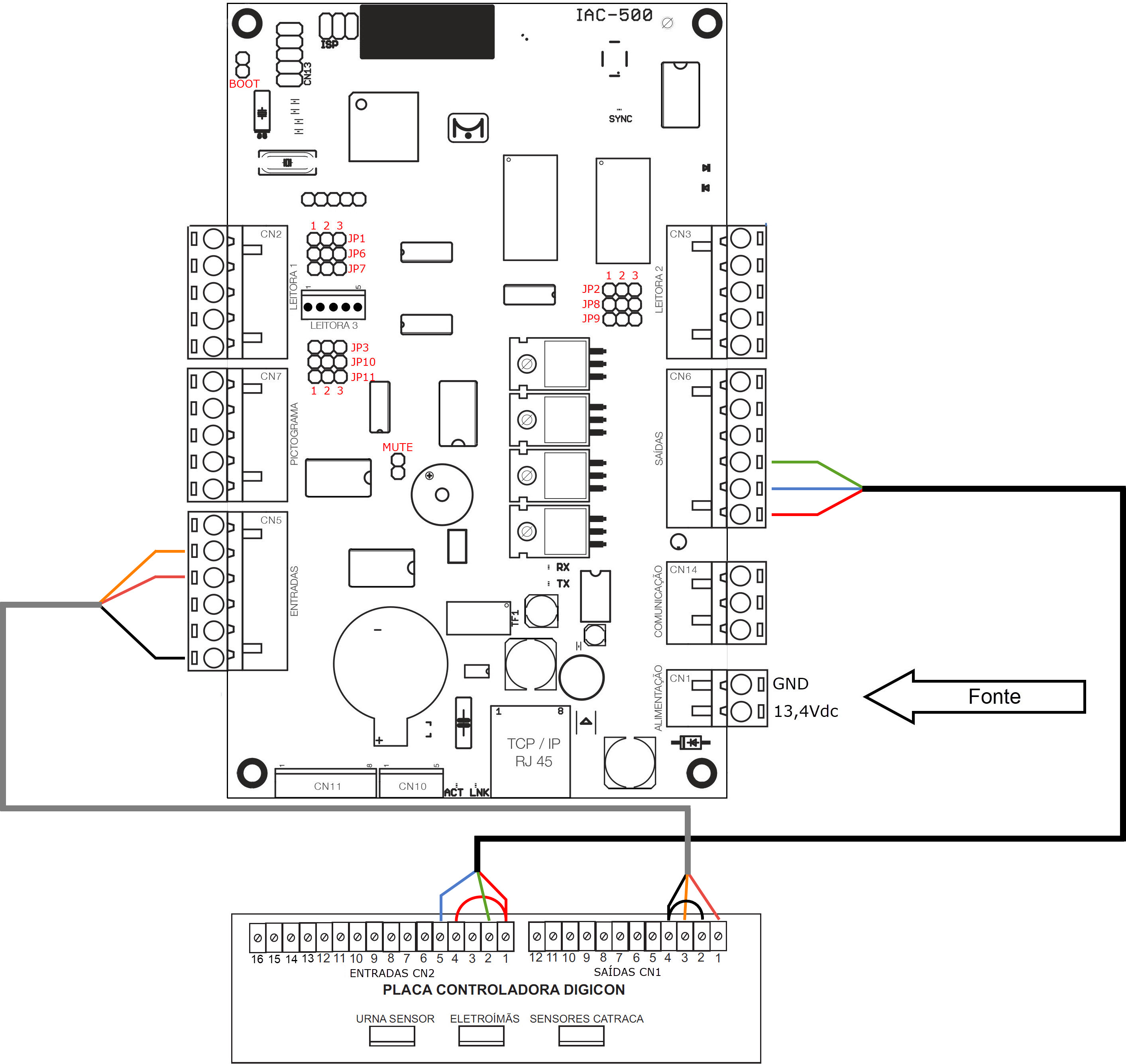

Conexões entre os hardwares

IAC500		Go Uno / dTower
Conector	Pino	Conector	Pino
CN5 – Entradas	2	CN1 - Saídas	3
CN5 – Entradas	3	CN1 - Saídas	1
CN5 – Entradas	6	CN1 - Saídas	2+4

CN6 - Saídas	1	CN2 - Entradas	1+4
CN6 - Saídas	2	CN2 - Entradas	5
CN6 - Saídas	3	CN2 - Entradas	2

Configurações da Go Uno / dTower

Para o correto funcionamento de todo o sistema a placa controladora da Digicon utilizada na catraca Go Uno / dTower deverá estar previamente configurada conforme itens a seguir.

Importante: IAC-500 deve estar com o tempo de passagem para 10 segundos

Variações do DS2: Existem variações de configuração do DS2 pois isso depende da versão de firmware existente na interface da Digicon

Chave DS1 – Go Uno / dTower (10 segundos passagem)

Chave	Seleção
1	OFF
2	ON
3	OFF
4	ON
5	ON
6	ON
7	ON
8	OFF

Chave DS2 – Go Uno / dTower (Variação 1)

Chave	Seleção
1	ON
2	ON
3	ON
4	ON
5	ON
6	ON
7	OFF
8	ON

Chave DS2 – Go Uno / dTower (Variação 2)

Chave	Seleção
1	ON
2	ON
3	ON
4	ON
5	ON
6	ON
7	ON
8	OFF

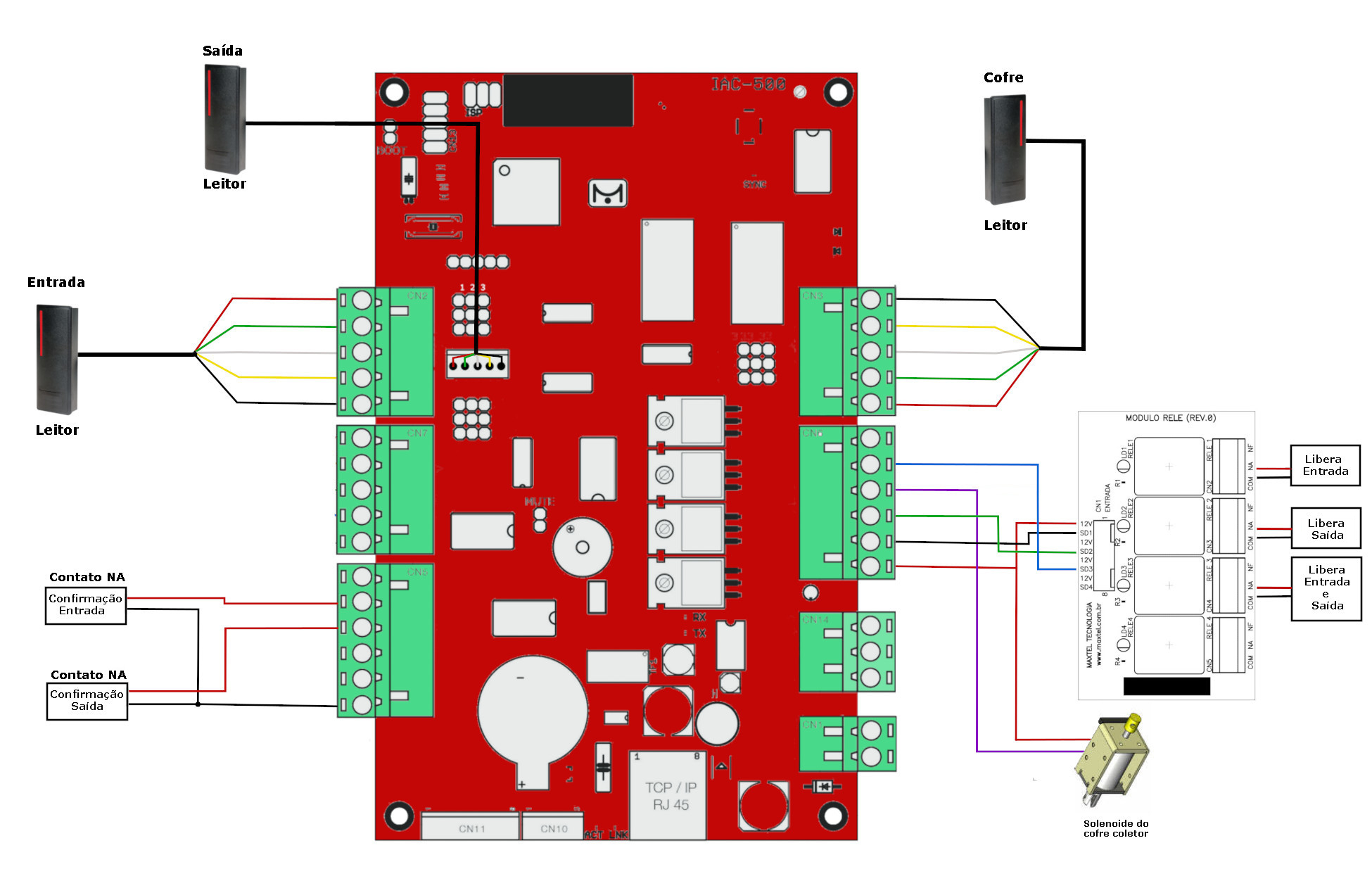

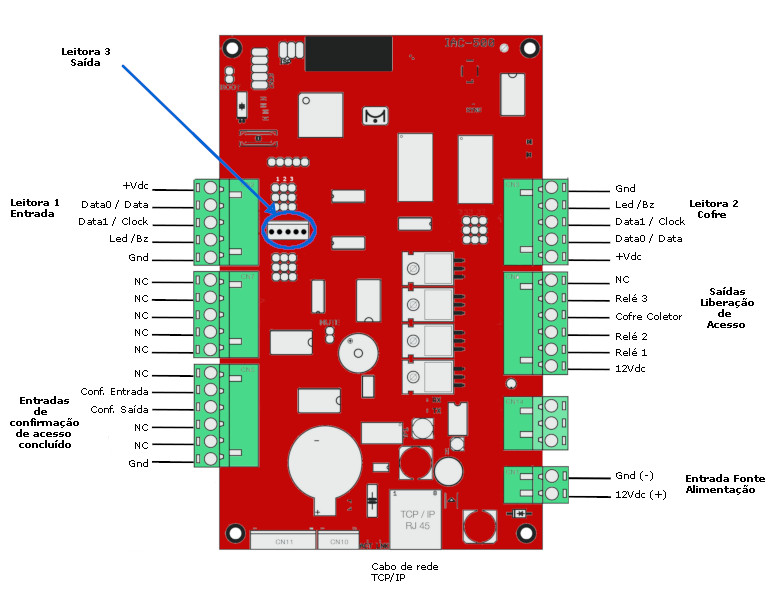

dGate

Catracas Wolpac

Wolstar II / Wolstar III

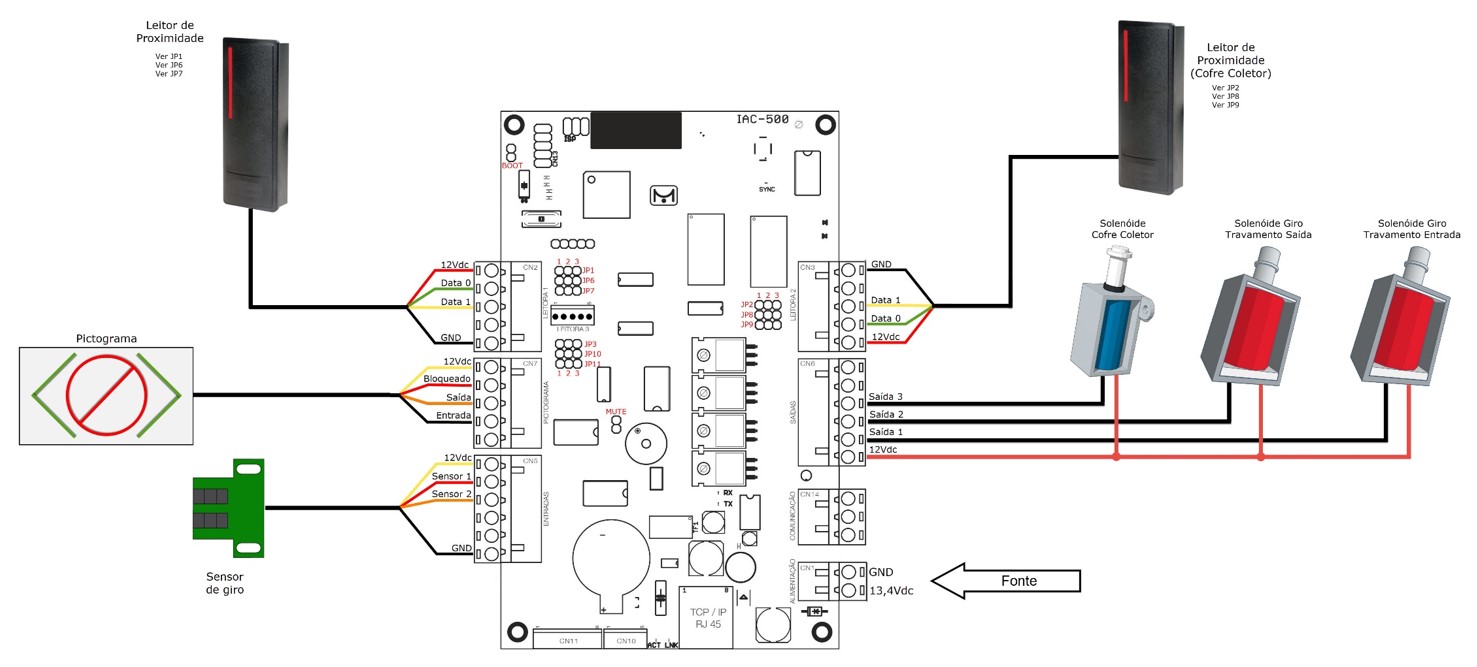

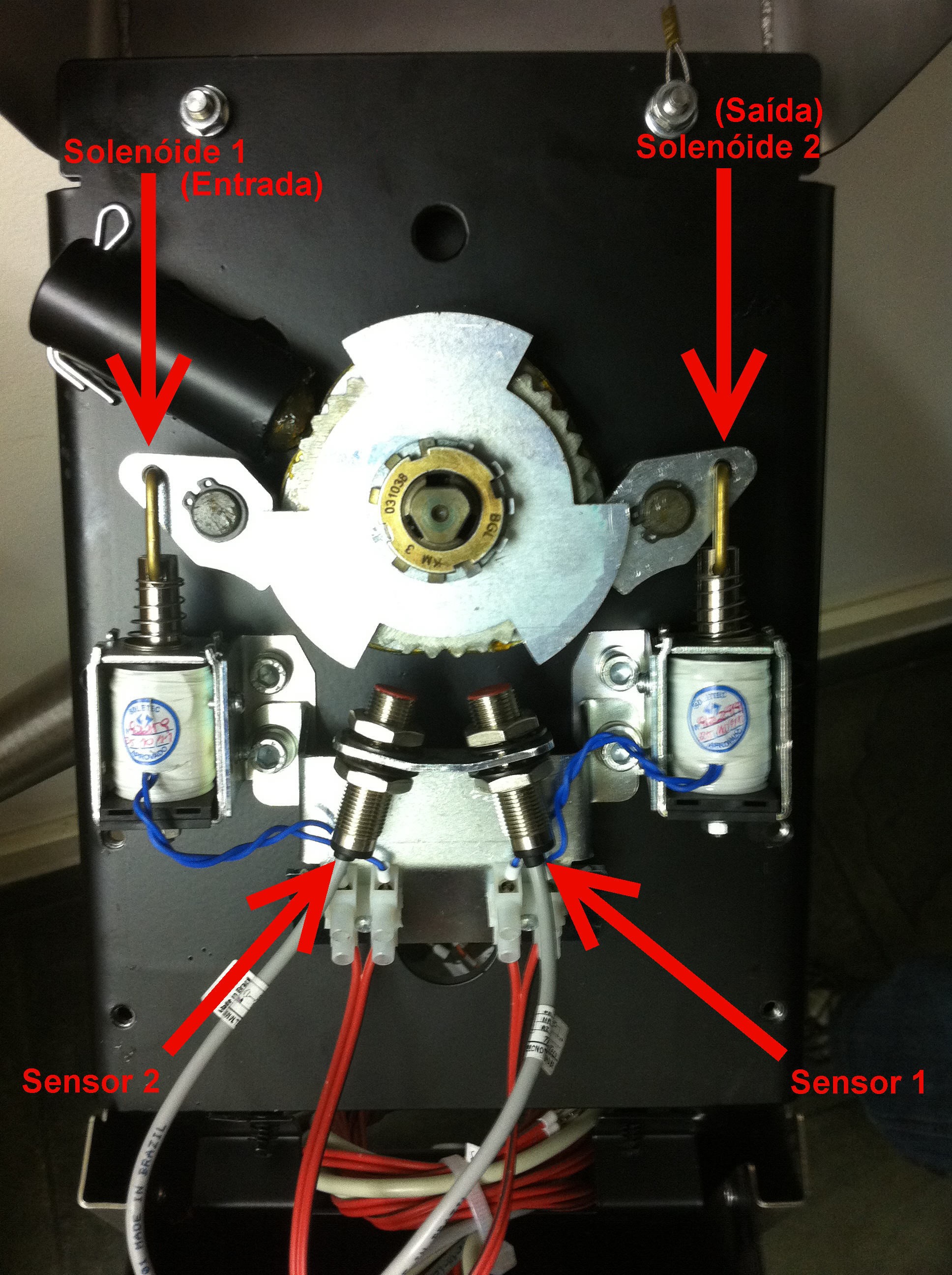

Identificação dos solenoides e sensores

Atenção: Os sensores indutivos devem ser do Tipo NPN - NO para serem utilizados com catracas da Wolpac. Para outros modelos de catracas pode ser utiilizado o sensor NPN-NC, pois terão o mesmo comportamento que sensores óticos convêncionais.

Saídas para Solenoides – CN6

Terminal	Sinal	Descrição
1	12Vdc	Saída +12Vdc
2	B1	Saída Negativa Solenoide Entrada
3	B2	Saída Negativa Solenoide Saída
4	B3	Saída Negativa Solenoide Cofre
5	B4	Não conectado
6	Gnd	Não conectado

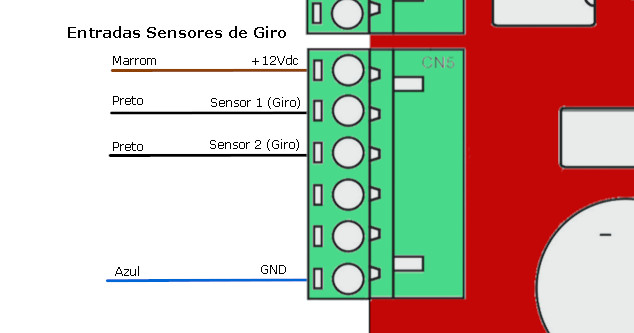

Conexão dos sensores indutivos tipo NPN - NO

Entradas de sensores de giro – CN5

Terminal	Sinal	Descrição
1	12Vdc	Saída +12Vdc
2	IN1	Sensor Entrada
3	IN2	Sensor Saída
4	IN3	Não conectado
5	IN4	Não conectado
6	Gnd	Saída Negativa (Comum)

Pictograma Wolstar II

Saídas para Pictograma / Setas Sinalização – CN7

Terminal	Sinal	Descrição
1	+12Vdc	Saída +12Vdc para o Pictograma
2	L1	Sinal para o Pictograma - Bloqueado
3	L2	Sinal para o Pictograma – Saída
4	L3	Sinal para o Pictograma – Entrada
5	L4

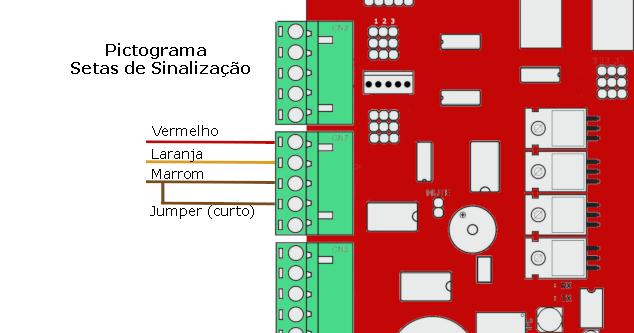

Como a catraca modelo Wolstar II não possui setas indicativas, mas sinais luminosos vermelho e azul, é necessário colocar um jumper/fio entre os pinos 3 e 4, para que ao liberar o acesso para entrada ou saída o sinal Azul seja ligado.

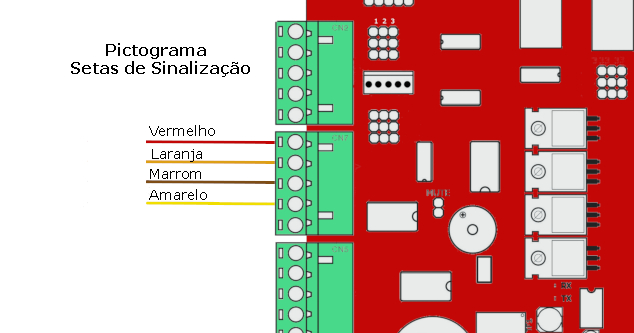

Pictograma Wolstar III

A catraca Wolstar III possui o led indicativo verde, desta forma a ligação do pictograma deverá ser realizada conforme imagem a seguir

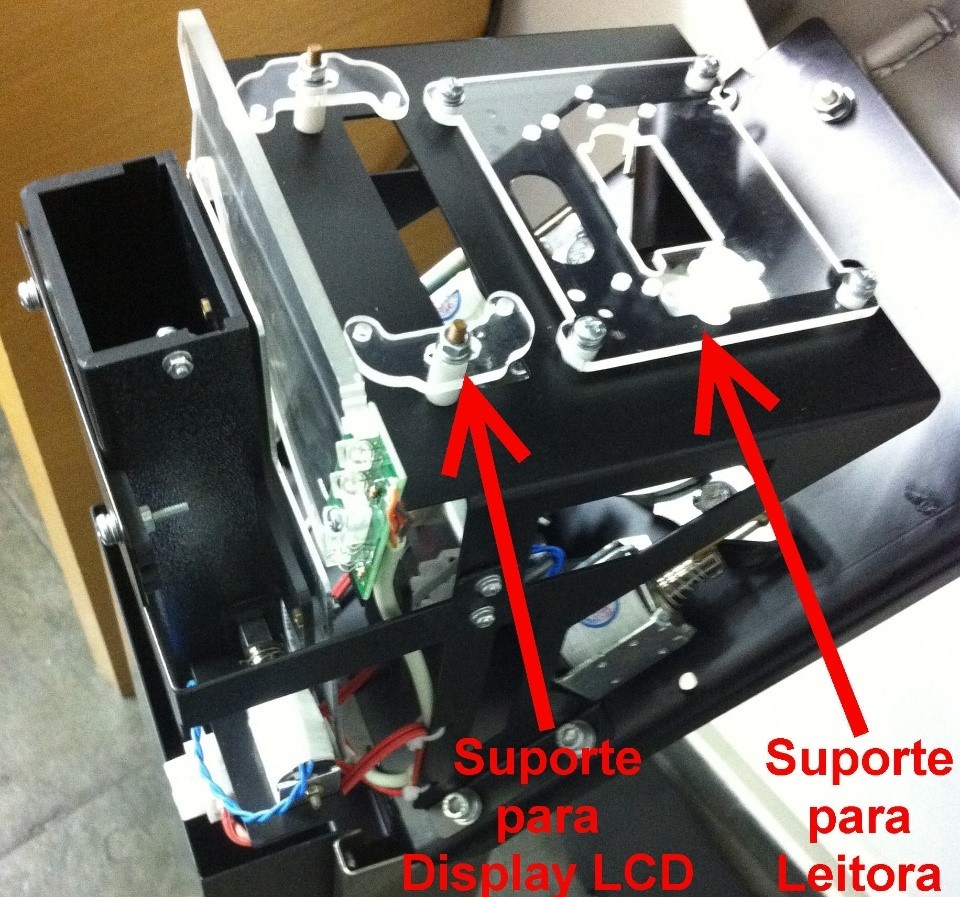

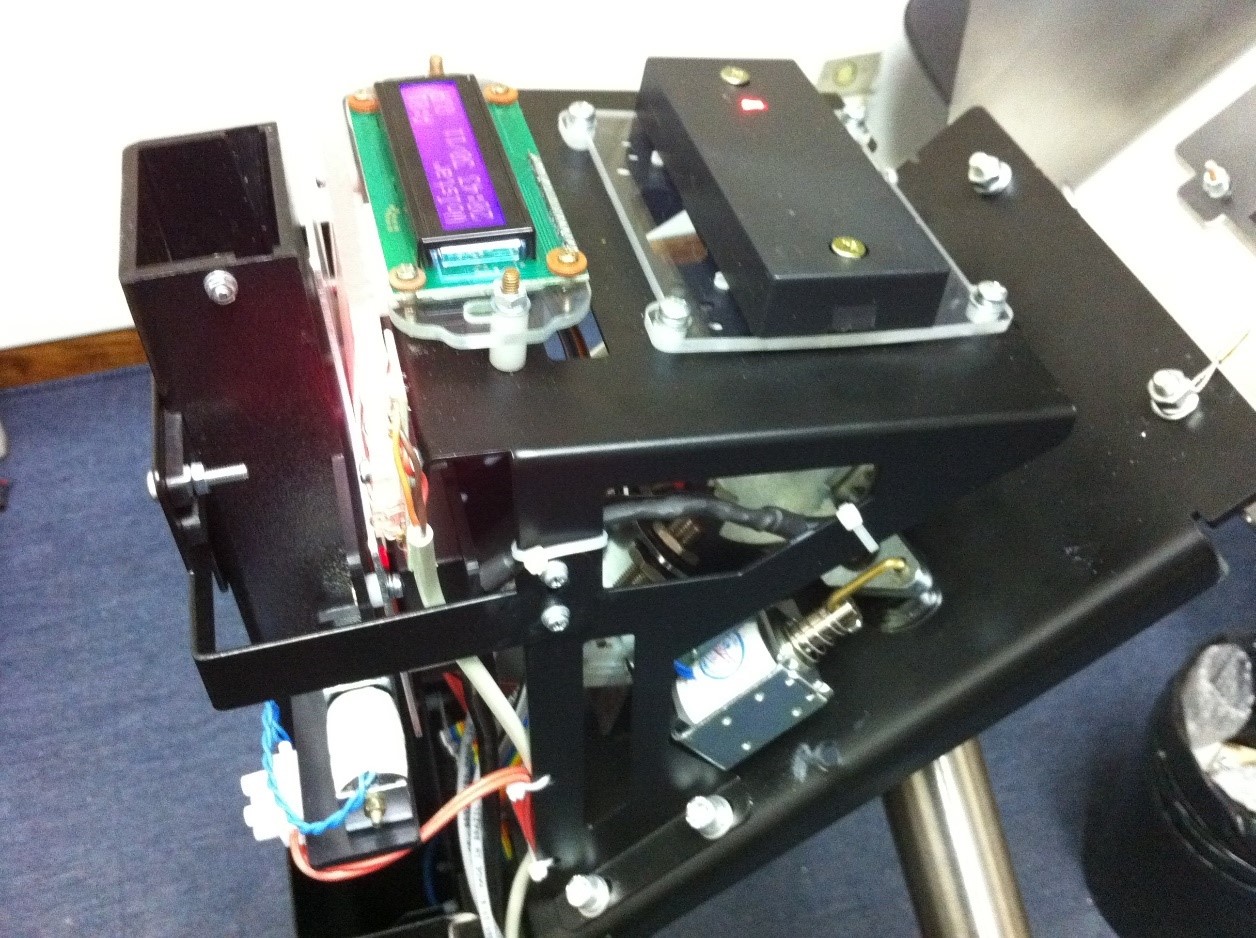

Identificação dos suportes

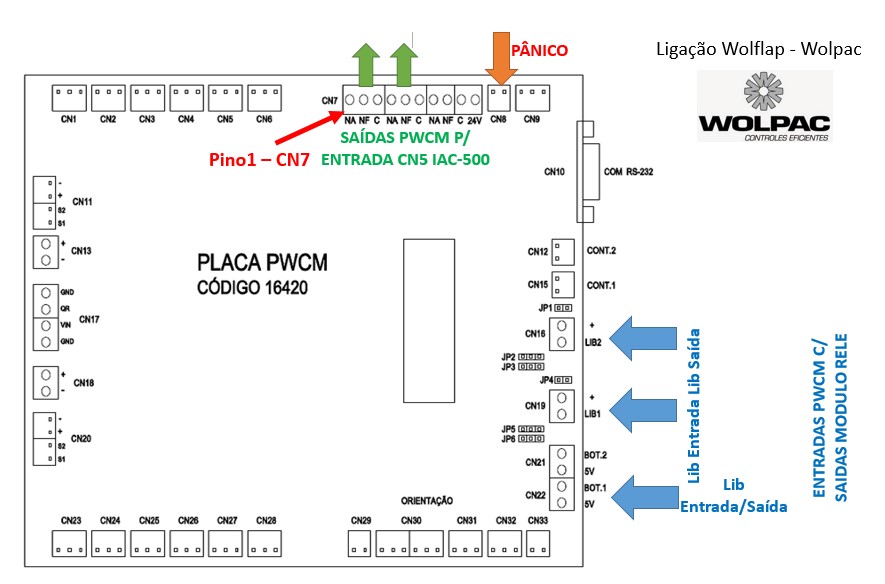

Wolflap II

Lista de conexões entre os hardwares

IAC-500 x PWCM (Wolpac)

IAC500		PWCM(Wolpac)
Conector	Pino	Conector	Pino
CN5 - Sensores	2	CN7	3 (NA)
CN5 - Sensores	3	CN7	6 (NA)
CN5 - Sensores	6	CN7	1(C) e 4 (C)

Conexões Módulo Rele x PWCM (Wolpac)

Módulo Relé		PWCM (Wolpac)
Conector	Pino	Conector	Pino
CN2 - Relé 1	Com	CN19	+
CN2 - Relé 1	NA	CN19	LIB1
CN3 - Relé 2	Com	CN16	+
CN3 - Relé 2	NA	CN16	LIB2
CN4 - Relé 3	Com	CN22	5V
CN4 - Relé 3	NA	CN22	BOT1

Configurações da PWCM

Para o correto funcionamento de todo o sistema a placa PWCM deverá estar previamente configurada conforme itens a seguir.

Sistema de Liberação 1

Jumper	Contato Seco tipo NA
JP4	Aberto
JP5	1-2
JP6	2-3

Sistema de Liberação 2

Jumper	Contato Seco tipo NA
JP1	Aberto
JP2	1-2
JP3	2-3

Função da botoeira 1

A botoeira BOT1, deverá ser configurada para liberar uma passagem para qualquer sentido, essa configuração é ativada pela Wolpac / Ata Service através de programa próprio.

Time-Out de acesso

O Time-Out de passagem da PWCM deverá ser configurado com o mesmo tempo na placa IAC500, lembrando que a IAC500 pode ter o seu tempo configurado até no máximo 25 segundos. Se as placas estiverem com os tempos distintos poderá ocorrer um funcionamento imprevisível.

Descritivo de funcionamento

Após o acionamento do rele correspondente a PWCM efetuará a devida liberação, quando o usuário passar pelo bloqueio, a placa PWCM enviará o um contato seco informando se o acesso foi concluído e para que sentido isto ocorreu. Quando ocorrer o time-out na PWCM, a IAC500 também deverá ocorrer o time-out e consequentemente a mesma irá informar ao software que o acesso não foi concluído pelo usuário.

Leitores Biométricos

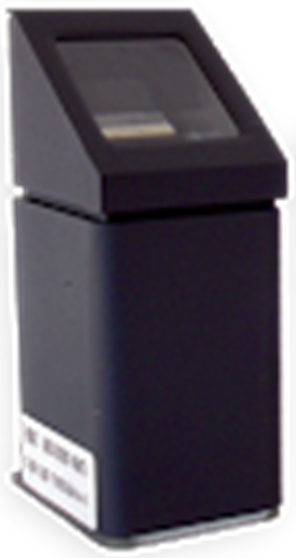

Virdi FAS06

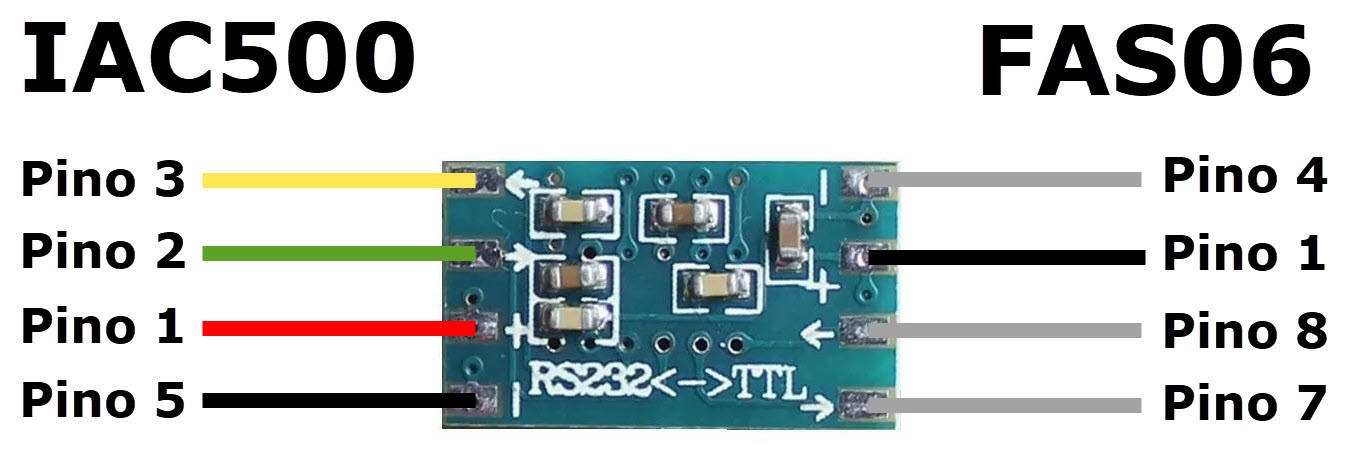

Conexões FAS06 x Conversor TTL/RS232

Fas06			Conversor Lado Capacitores TTL (Inferior)
Sinal	Pino	Fio	Pino
+5Vdc	1	Preto	+
GND	4	Branco	-
RXD	7	Branco	←
TXD	8	Branco	→

Conexões Conversor TTL/RS232 x IAC-500

Conversor Lado Capacitores RS232 (Inferior)		IAC-500 Conector das Leitoras
Pino	Sinal	Pino	Sinal
+	+5Vdc	1	+5Vdc
→	RXD	2	TXD
←	TXD	3	RXD
-	GND	5	Gnd

Configurações do FAS06

Por padrão de fábrica o módulo FAS06 é configurado para comunicação 115200.

Inicialmente é necessário configurar as entradas de leitoras seriais da placa controladora IAC-500 com esta velocidade (115200) para a primeira comunicação com o módulo FAS06, pode-se manter a mesma velocidade de fábrica (115200) ou alterar para o desejado. Recomendamos a utilização da velocidade 19200.

Obs: Por padrão o software TrueSafe configura a placa controladoras IAC-500 com a velocidade 19200.

Ao utilizar a ferramenta "IP_MAXTOOL" é possível alterar a velocidade e outras configurações para um correto funcionamento com a placa controladora IAC-500, devendo clicar na “Aba Biometria Virdi”, selecionar qual entrada de leitora está instalado o módulo FAS06 e por último clicar no botão chamado “Configurar módulo”.

Virdi FM30

Ligação na entrada da Leitora 1

IAC500	FM30	Sinal
CN2 – Pino 1	J103 – Pino 1	+5Vdc
CN2 – Pino 2	J103 – Pino 4	TX → RX
CN2 – Pino 3	J103 – Pino 5	RX ← TX
CN2 – Pino 5	J103 – Pino 2	Gnd
CN2 – Pino 5	J103 – Pino 3	Gnd

Jumpers de Config. da Leitora 1

Jumper	Posição
JP1	1 + 2
JP6	2 + 3
JP7	2 + 3

Ligação na entrada da Leitora 2

IAC500	FM30	Sinal
CN3 – Pino 1	J103 – Pino 1	+5Vdc
CN3 – Pino 2	J103 – Pino 4	TX → RX
CN3 – Pino 3	J103 – Pino 5	RX ← TX
CN3 – Pino 5	J103 – Pino 2	Gnd
CN3 – Pino 5	J103 – Pino 3	Gnd

Jumpers de Config. da Leitora 2

Jumper	Posição
JP2	1 + 2
JP8	2 + 3
JP9	2 + 3

Ligação na entrada da Leitora 3

IAC500	FM30	Sinal
CN4 – Pino 1	J103 – Pino 1	+5Vdc
CN4 – Pino 2	J103 – Pino 4	TX → RX
CN4 – Pino 3	J103 – Pino 5	RX ← TX
CN4 – Pino 5	J103 – Pino 2	Gnd
CN4 – Pino 5	J103 – Pino 3	Gnd

Jumpers de Config. da Leitora 3

Jumper	Posição
JP3	1 + 2
JP10	2 + 3
JP11	2 + 3

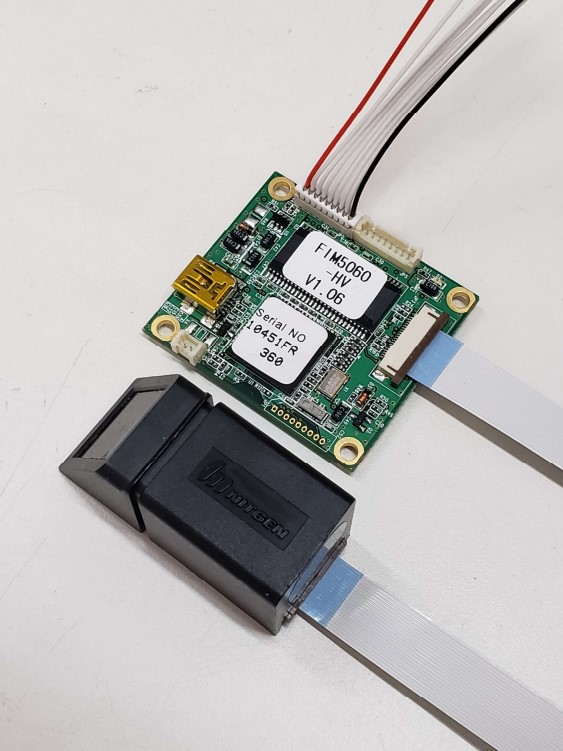

Nitgen FIM5060/FIM6060

O módulo biométrico deve ser conectado ao respectivo sensor por meio do flat cable que acompanha o conjunto

O cabo de 9 vias deverá ser conectado ao conector Molex identificado como JP2 (FIM5060) e J102 (FM6060)

FIM5060

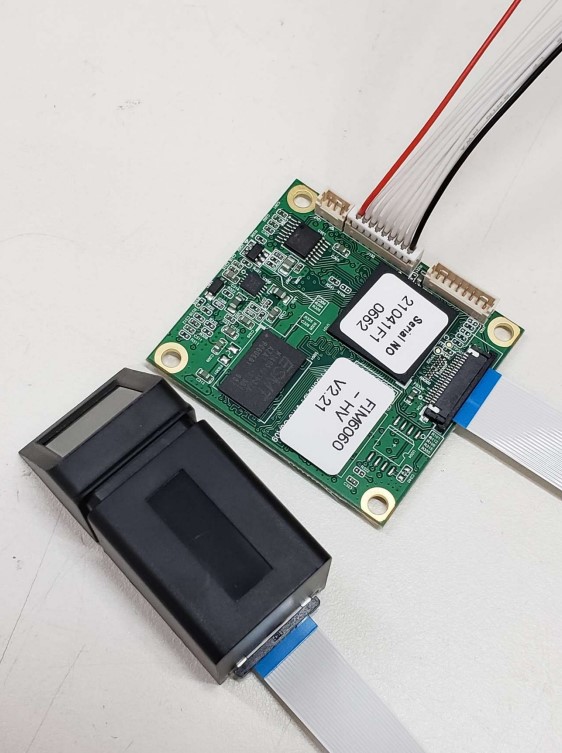

FIM6060

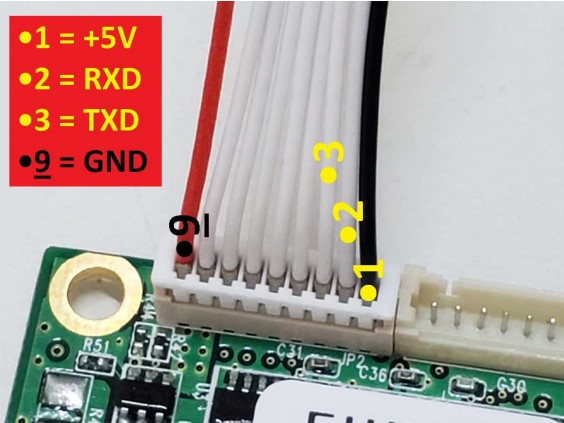

Conexões de alimentação e comunicação RS232, seguir a imagem abaixo.

FIM5060

ATENÇÃO: As cores dos fios do cabo molex de 9 pinos NÃO REPRESENTAM AS CARACTERÍSTICAS ELÉTRICAS do conector JP2 deste módulo. Somente os módulos com sufixo “HV” suportam tensão de 5V !

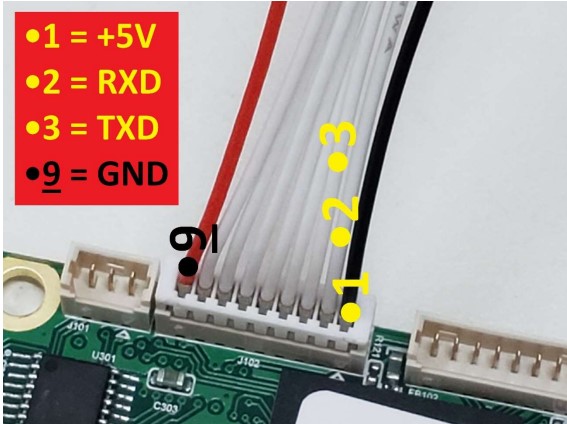

FIM6060

ATENÇÃO: As cores dos fios do cabo molex de 9 pinos NÃO REPRESENTAM AS CARACTERÍSTICAS ELÉTRICAS do conector J102 deste módulo. Somente os módulos com sufixo “HV” suportam tensão de 5V !

Conexões Nitgen x IAC500

IAC-500 (Conector CN2, CN3 e CN4)	FIM5060 (Conector JP2) FIM6060 (Conector J102)
1 = +5V	1 = +5V
2 = TX	2 = RX
3 = RX	3 = TX
5 = GND	9 = GND

ATENÇÃO: Não energize a controladora sem antes certificar-se de que o jumper de alimentação do leitor está posicionado corretamente para alimentar com 5V. Caso a alimentação esteja em 12V o módulo biométrico será instantaneamente danificado de forma irreversível.

O módulo FIM5060 deve possuir a versão de firmware 1.24 ou posterior.
